Localizatorul de cabluri YT-73137 este un instrument pentru verificarea și localizarea cablajelor. Poate fi utilizat pentru a determina traseul unui cablu într-un perete, a identifica un cablu de rețea într-o cameră de servere, a determina locația unei întreruperi în sistemul electric al unei mașini, a verifica ordinea conexiunilor într-un cablu RJ-45 și a verifica starea unei linii telefonice.

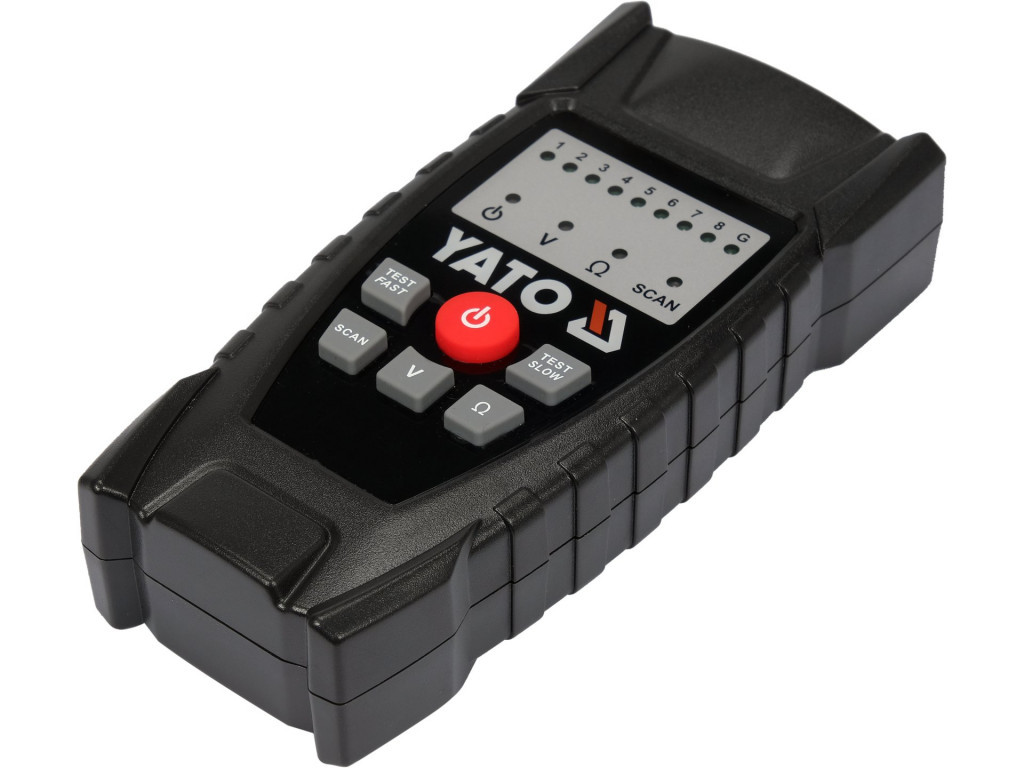

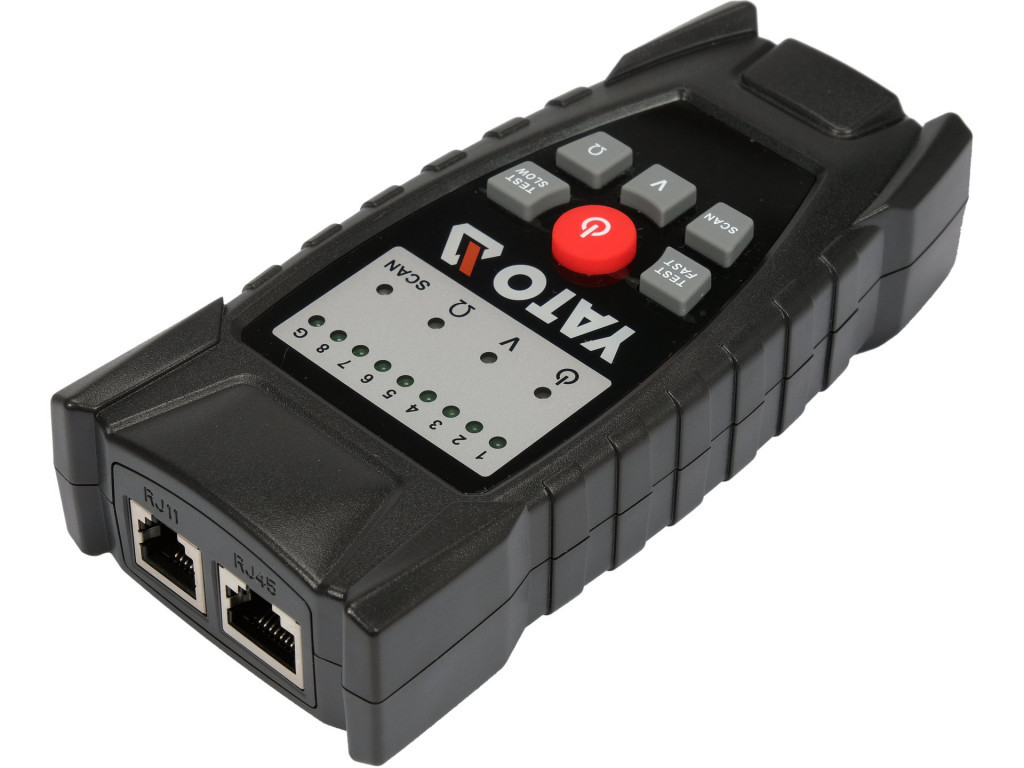

Este format din două dispozitive: un emițător și un receptor. Emițătorul este conectat la cablul căutat, astfel încât atunci când funcția SCAN este activată, acesta emite un semnal cu o frecvență cunoscută receptorului. Receptorul poate înregistra semnalul fără fir de la o distanță de până la câțiva centimetri* de cablul căutat.
Dispozitivul este imun la interferențe. Semnalul recepționat de receptor este convertit într-un sunet fără zgomot și fără trosnituri. Puterea emițătorului îi permite să transmită semnalul prin cablu pe o distanță de cel puțin 1 kilometru. Mufa jack încorporată a receptorului permite, de exemplu, conectarea căștilor incluse.
material carcasă: ABS
sensibilitate semnal/control volum
dimensiuni și greutate transmițător: 63 x 134 x 31 mm / 138 g
dimensiuni și greutate receptor: 120 g
alimentare transmițător: 3 x baterii AAA - 1,5 V
alimentare receptor: baterie 6F22 - 9 V
indicator nivel baterie descărcată
Funcții:
amplasarea și rutarea cablurilor
localizarea întreruperilor de cablu
verificarea ordinii conexiunilor în cablul RJ45
verificarea tensiunii liniei telefonice
verificarea polarității tensiunii liniei telefonice
verificarea prezenței unui scurtcircuit
localizarea firelor în pereți - printre alte motive de siguranță - trebuie făcut astfel încât să nu existe tensiune de rețea în firul căutat.
*Receptorul va primi un semnal mai puternic dacă una dintre clemele crocodil ale cablului transmițătorului este conectată la masă. Împământarea poate fi fie firul de împământare al instalației de acasă, fie, dacă nu există altă opțiune, atunci corpul nostru atinge podeaua. Testele interne au confirmat recepția semnalului transmis prin cablu la o distanță de 15 cm de receptor (măsurarea a fost efectuată fără obstacole între receptor și cablu).• materialul carcasei: ABS
• controlul sensibilității/volumului semnalului
• dimensiunile și greutatea transmițătorului: 63 x 134 x 31 mm / 138 g
• dimensiunile și greutatea receptorului: 120 g
• alimentarea transmițătorului: 3 x baterii AAA - 1,5 V
• alimentarea receptorului: baterie 6F22 - 9 V
• indicație baterie descărcată
• amplasarea și rutarea cablului
• locația întreruperii cablului
• verificarea ordinii conexiunilor în cablul RJ45
• verificarea tensiunii liniei telefonice
• verificarea polarității tensiunii liniei telefonice
• verificarea prezenței unui scurtcircuit
