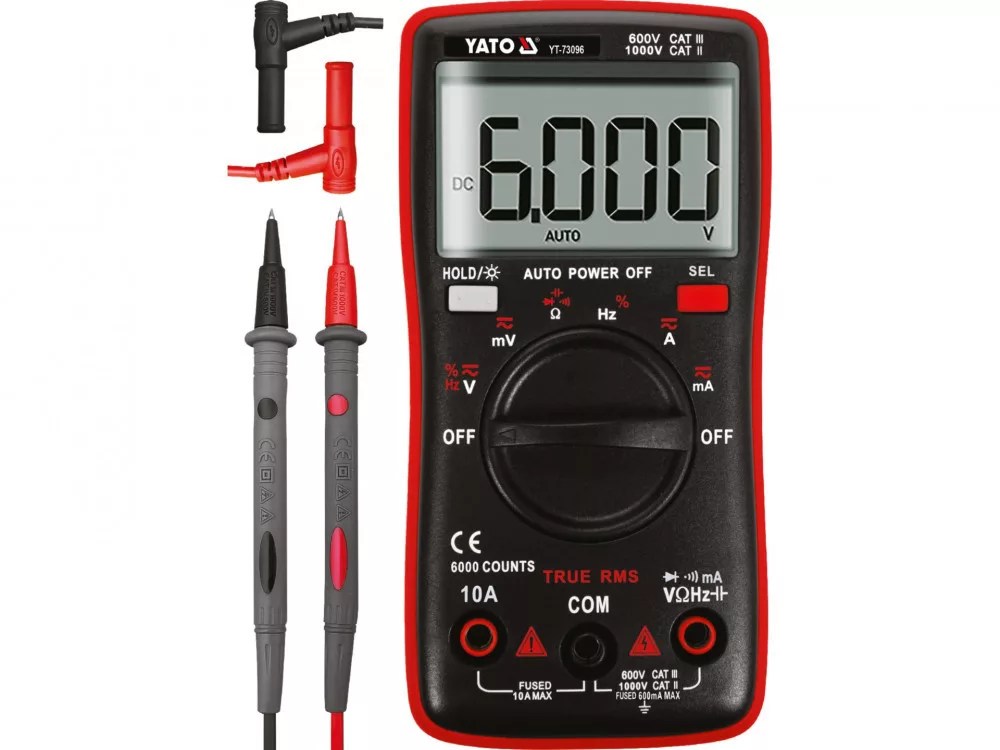

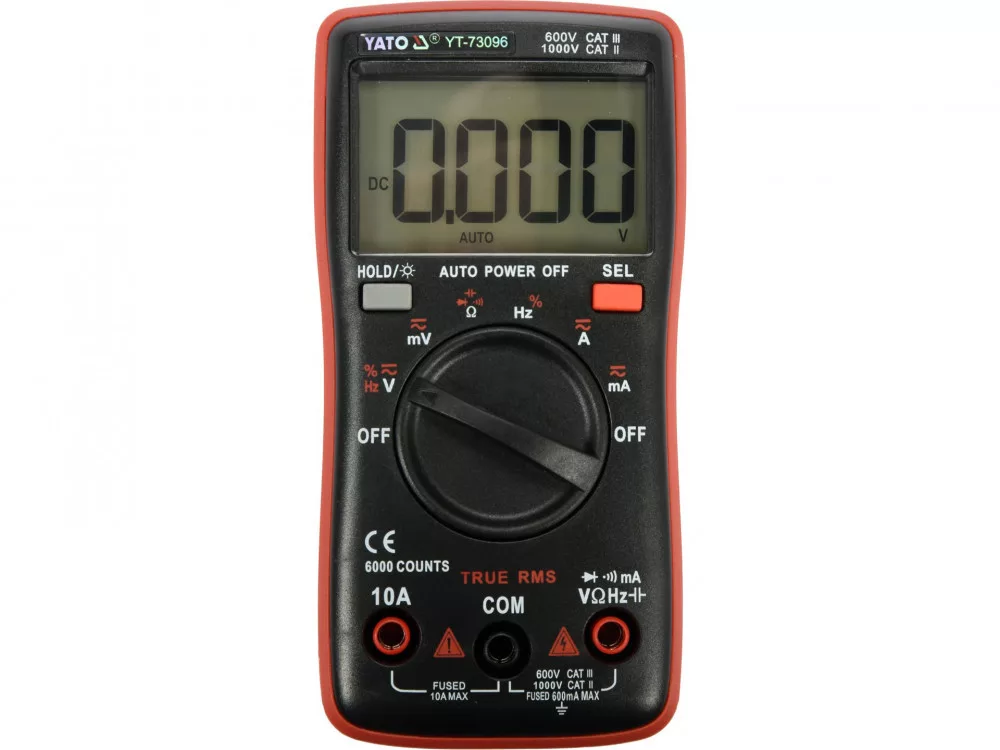

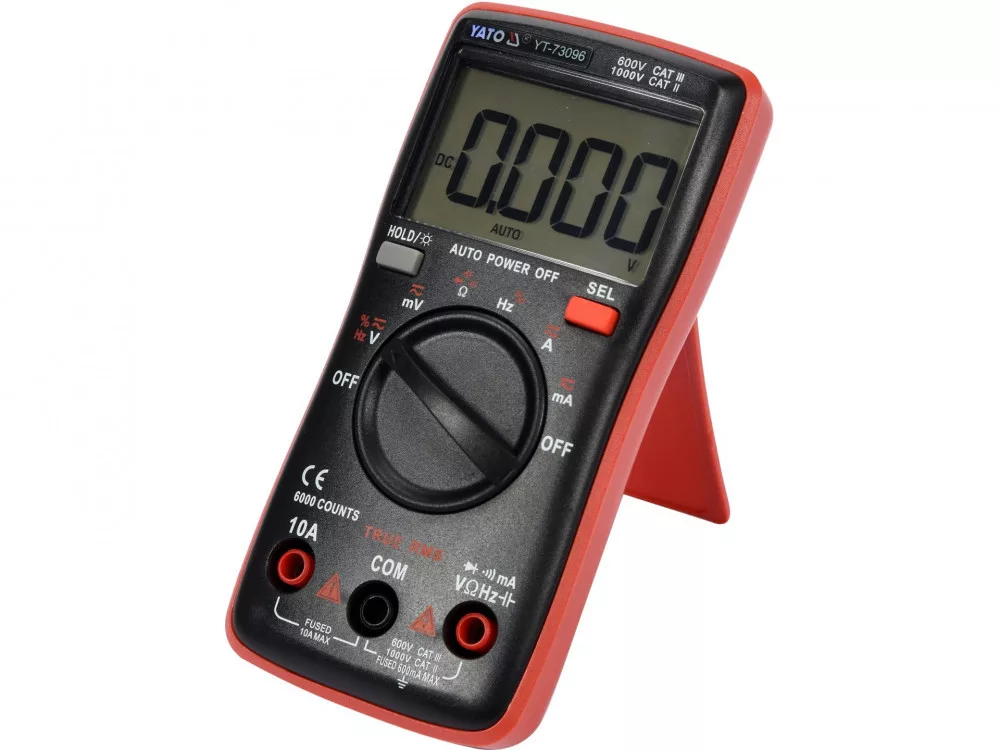

YATO Multimetru digital True RMS (YT-73096)

YT-73096 este un instrument de măsurare universal cu funcție TRUE RMS și intervale de măsurare automate. Permite măsurători de bază și avansate ale mărimilor electrice. Carcasa populară, dimensiunile mici și afișajul mare cu iluminare din spate combină mobilitatea ridicată cu confortul la lucru. Multimetrul își datorează viteza, precizia și repetabilitatea citirilor designului modern al panoului de control și sondelor de măsurare de înaltă calitate, a căror dimensiune și precizie vor fi apreciate atât de amatori, cât și de tehnicienii de service profesioniști. Sondele de testare au izolație din silicon, flexibilă și rezistentă la temperaturi ridicate.



Măsurători de bază:

Măsurarea tensiunii AC: AC 0-750 V, TRUE RMS

Măsurarea tensiunii DC: DC 0-1000 V

Măsurarea curentului AC: 0-10 A, TRUE RMS

Măsurarea curentului DC: DC 0-10 A

Măsurarea rezistenței: 0-60 MΩ

Test diodă: IF 5 mA, UR 3 V

Test de continuitate a circuitului: 0-50 Ω



Măsurători suplimentare:

mF: 0-9.999 mF

Măsurarea frecvenței: 0-9,999 Mhz

Măsurarea factorului de sarcină: 1-99%



Măsurare precizii:



Exemplu de determinare a preciziei pentru măsurarea tensiunii alternative. Calcul pentru rezultatul măsurării: 235 V

Precizia măsurării contorului YT-73096 în acest interval: ±(1,0% + 3), rezoluție 0,1 V.

Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,0%) + 3 x rezoluție

Calcul: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V



Rezultatul real, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 2,65 V

Rezultatul real, inclusiv eroarea de măsurare pentru indicația de tensiune continuă: 12 V = 12 ± 0,09 V

Rezultatul, inclusiv eroarea de măsurare pentru indicația de tensiune alternativă: 8 A = 8 ± 0,15 A



Un tabel cu rezoluția și precizia măsurării poate fi găsit în Instrucțiuni de utilizare.



Funcții încorporate:

TRUE RMS - un instrument de măsurare cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu medie, dispozitivele cu valoare efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate de armonice superioare, de exemplu forme de undă pătrate sau triunghiulare. Această funcție este indispensabilă în toate locurile în care într-un circuit sunt prezente surse de alimentare în comutație, acționări cu invertoare de motor, echipamente HVAC etc.

AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval de măsurare poate fi reglat manual folosind butonul, măsurătorile trebuie efectuate secvențial de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați dispozitivul. În schimb, cu un multimetru cu funcție AUTO, este suficient să efectuați o singură măsurare, iar contorul va găsi automat intervalul optim. Contorul pornește în modul AUTO în mod implicit

SEL - comutarea modului de măsurare, de ex. Măsurarea tensiunii AC la DC

DATA HOLD - menținerea valorii curente măsurate pe afișaj


Informații suplimentare:

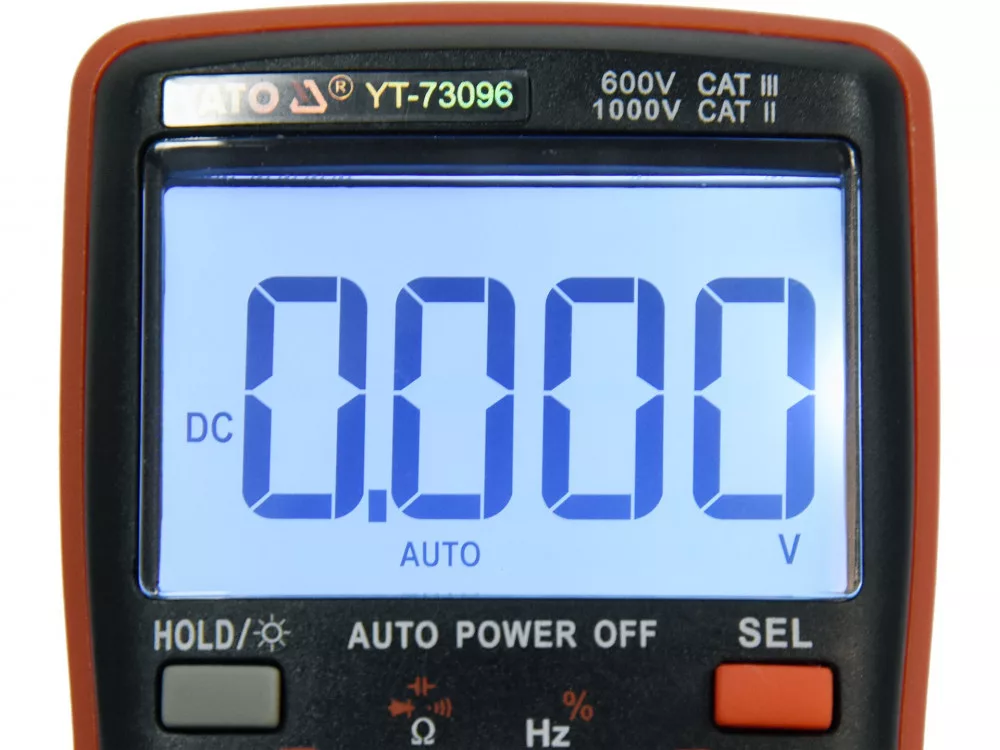

Afișaj LCD, rezultat maxim afișat: 6000

Iluminare de fundal a ecranului

Bip la testarea continuității circuitului pentru rezistență sub 50 Ω

Posibilitatea de a activa separat testele de diode și continuitate

Sonde de măsurare de 14,5 cm lungime incluse

Lungimea cablului, inclusiv sondele: 97 cm

Diametrul cablului, inclusiv izolația: 3,5 mm

Construcție cu protecție la suprasarcină

Carcasă din plastic ABS

Oprire automată a instrumentului de măsurare după 15 minute de inactivitate

Opțiune de dezactivare a modului de oprire automată

Indicare nivel scăzut baterie

Alimentare: două baterii de 1,5 V (AAA)• Măsurarea tensiunii AC: AC 0-750V, TRUE RMS
• Măsurare tensiune continuă: DC 0-1000V
• Măsurare curent alternativ: 0-10A, TRUE RMS
• Măsurare curent continuu: DC 0-10A
• Măsurare rezistență: 0-60MΩ
• Test diodă: IF 5mA, UR 3V
• Test continuitate: 0-50Ω
• mF: 0-9.999mF
• Măsurare frecvență: 0-9.999Mhz
• Măsurare ciclu de funcționare: 1-99%
• Precizia măsurării aparatului de măsură YT-73096 în acest interval este: ±(1.0% + 3), rezoluție 0.1V.
• formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,0%) + 3 x rezoluție
• calcul: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V
• Rezultatul real, inclusiv eroarea de măsurare pentru indicarea tensiunii continue: 12 V = 12 ± 0,09 V
• Rezultatul, inclusiv eroarea de măsurare pentru indicarea curentului alternativ: 8 A = 8 ± 0,15 A
• TRUE RMS - un instrument de măsurare cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu medie, dispozitivele cu valoare efectivă reală nu afișează doar forme de undă sinusoidale, ci și forme de undă sinusoidale distorsionate de armonice superioare sau forme de undă pătrate sau triunghiulare. Această funcție este indispensabilă în toate locurile în care într-un circuit sunt prezente surse de alimentare în comutație, acționări pentru invertoare de motor, echipamente HVAC etc.
• AUTO - setarea automată a intervalului de măsurare. Când se măsoară valori necunoscute cu un instrument de măsură al cărui interval de măsurare poate fi ajustat manual folosind butonul, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați dispozitivul. În schimb, cu un multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. Instrumentul de măsură pornește implicit în modul AUTO.
• SEL - schimbarea modului de măsurare, de ex. Măsurarea tensiunii AC la DC
• DATA HOLD - menținerea valorii curentului măsurat pe afișaj
• Afișaj LCD, rezultat maxim afișat: 6000
• iluminare de fundal a ecranului
• semnal sonor la testarea continuității circuitului pentru rezistență sub 50 Ω
• posibilitatea de a activa separat testele de diode și continuitate
• sonde de măsurare incluse, lungime 14,5 cm
• lungime cablu, inclusiv sonde 97 cm
• diametru cablu, inclusiv izolație: 3,5 mm
• design cu protecție la suprasarcină
• carcasă din plastic ABS
• oprire automată a instrumentului de măsurare după 15 minute de inactivitate
• posibilitatea de a dezactiva modul de oprire automată
• indicație baterie descărcată
• alimentare: două baterii de 1,5 V (AAA)
