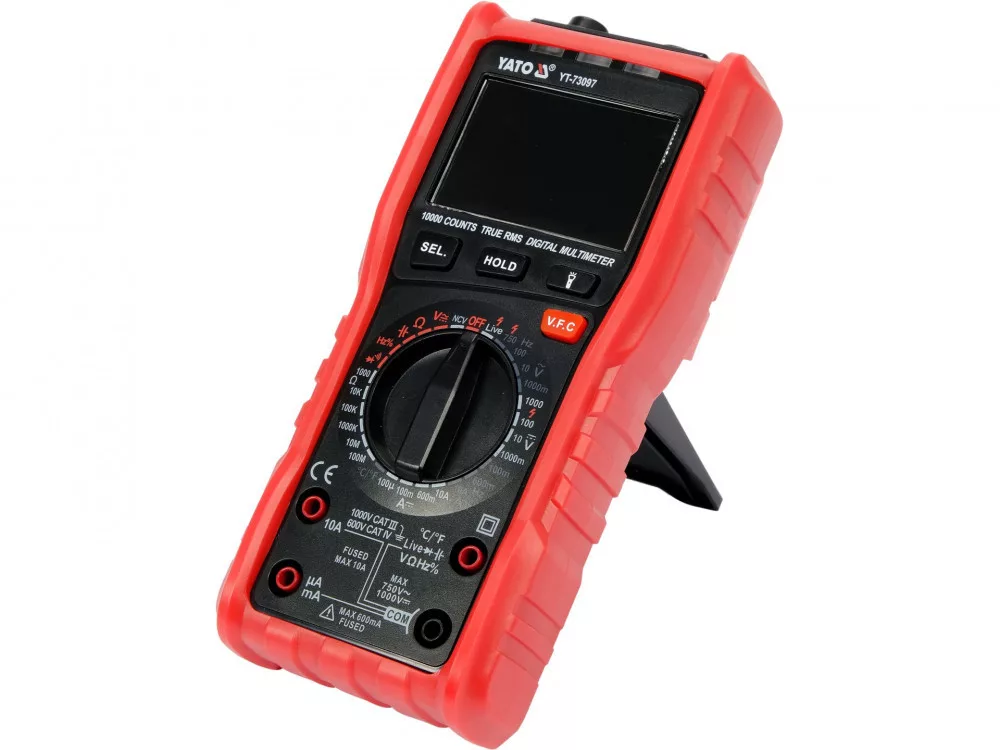

Instrument de măsură universal YT-73097 cu funcție TRUE RMS, design unic, interval de măsurare automat și manual. Vă permite să efectuați măsurători de bază și avansate ale mărimilor electrice. Ecranul LCD multifuncțional mare, în unele moduri de măsurare, vă permite să afișați simultan două valori, de exemplu tensiunea și frecvența de la priza de rețea. Carcasa este echipată cu un capac roșu din cauciuc, care oferă un loc separat pentru sondele de măsurare, datorită căruia instrumentul de măsurare nu alunecă ușor din mână și minimizează riscul de accidentare în caz de cădere. Cel mai modern design al plăcii și software-ul special înseamnă nu numai viteza, precizia și repetabilitatea citirilor, ci și un nivel sporit de siguranță, dovadă fiind obținerea certificării CAT IV până la 600 V.
Măsurători de bază:
Măsurarea tensiunii de curent alternativ: V.F.F.F.F. F.
Măsurare tensiune continuă: DC 0-1000 V
Măsurare curent alternativ: 0-10 A, TRUE RMS
Măsurare curent continuu: DC 0-10 A
Măsurare rezistență: 0-99,99 MΩ
Test diodă: IF 1mA, UR 3, 2V
Test continuitate circuit: 0-30 Ω
Măsurători suplimentare:
0-99,99 mF
Măsurare frecvență: 0-9,999 Mhz
Măsurare factor de sarcină: 1-99%
Măsurare temperatură: -20 până la 1000°C
Detectare tensiune alternativă fără contact: NCV
Precizii măsurători:
Exemplu de determinare a preciziei pentru măsurarea tensiunii alternative. Calcul pentru rezultatul măsurării: 235 V
Precizia măsurării contorului YT-73097 în acest interval: ±(1,0% + 5), rezoluție: 0,1 V.
Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,0%) + 5 x rezoluție
Calcul: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V
Rezultatul real, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 2,85 V
Rezultatul real, inclusiv eroarea de măsurare pentru indicația de tensiune continuă: 12 V = 12 ± 0,09 V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de tensiune alternativă: 8 A = 8 ± 0,15 A
Un tabel cu rezoluția și precizia măsurării poate fi găsit în instrucțiunile de utilizare.
Funcții încorporate:
TRUE RMS - un contor cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu mediere, dispozitivele cu valoare efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate de armonice superioare, de exemplu forme de undă pătrate sau triunghiulare. Această funcție este indispensabilă acolo unde într-un circuit apar surse de alimentare în comutație, acționări cu invertoare de motor, echipamente HVAC etc.

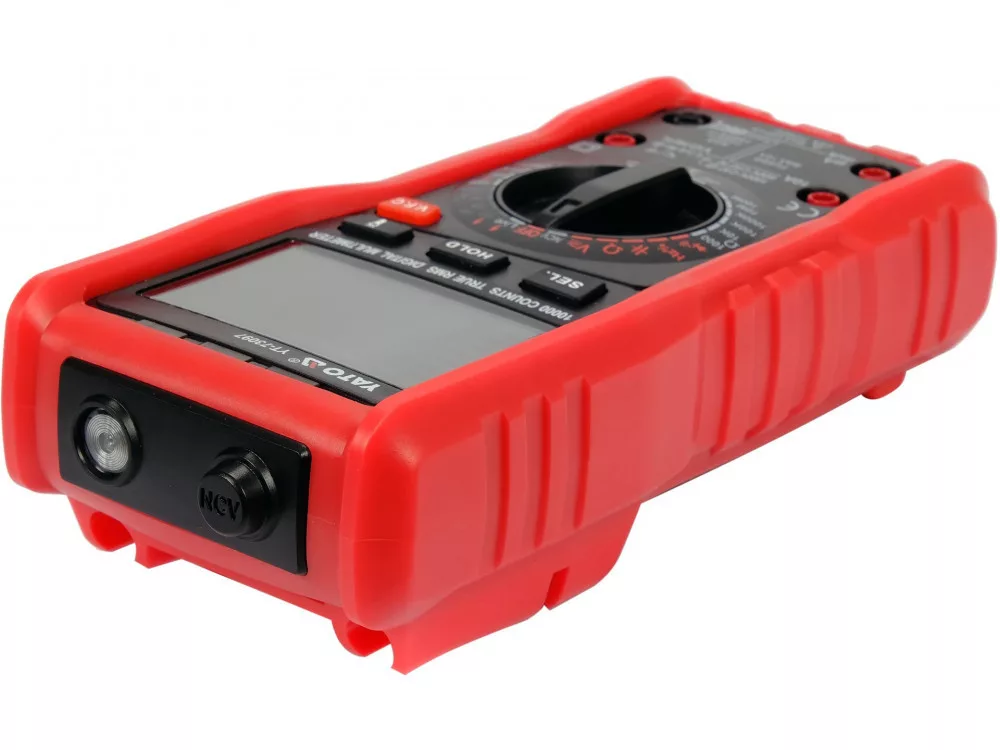

NCV - detectarea tensiunii alternative fără contact prin metodă inductivă. Contorul detectează prezența tensiunii într-un conductor izolat folosind senzorul NCV situat pe partea frontală a dispozitivului.
LIVE - testarea prezenței fazei folosind una dintre sondele de măsurare. Vă permite să verificați ce orificiu dintr-o priză electrică are o fază. Introduceți sonda de testare în orificiu, dacă este detectată o fază, afișajul va afișa LIVE.
V.F.C. - filtru trece-jos. Această funcție este utilizată, de exemplu, la măsurarea tensiunii de ieșire a unui controler de motor electric care utilizează modificări de frecvență și tensiune pentru a controla viteza motorului (controlere VFD). Când funcția este activată, instrumentul de măsurare filtrează interferențele de înaltă frecvență, de exemplu de la un semnal PWM, și lasă doar frecvențele joase. În acest fel, filtrul permite măsurarea precisă a valorii efective a tensiunii/curentului care intră în motor.
AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare care are o ajustare manuală a intervalului folosind un cadran, măsurătorile trebuie efectuate secvențial de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați instrumentul. În schimb, cu un multimetru cu funcție AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. YT-73097 are un design unic deoarece, pe lângă modurile cu măsurare automată, permite și măsurarea mărimilor electrice de bază în intervale setate manual cu butonul, combinând astfel avantajele ambelor soluții. Dacă cunoașteți valoarea aproximativă a măsurătorii și setați intervalul corespunzător, vă puteți bucura de viteza afișajului.
SEL - schimbă modul de măsurare, de ex. Măsurarea tensiunii AC la DC
HOLD - menține valoarea curentului măsurat pe afișaj
FLIGHT - există o diodă pe partea frontală a dispozitivului pentru a ilumina zona de lucru, care poate fi pornită și oprită cu acest buton.
Informații suplimentare:

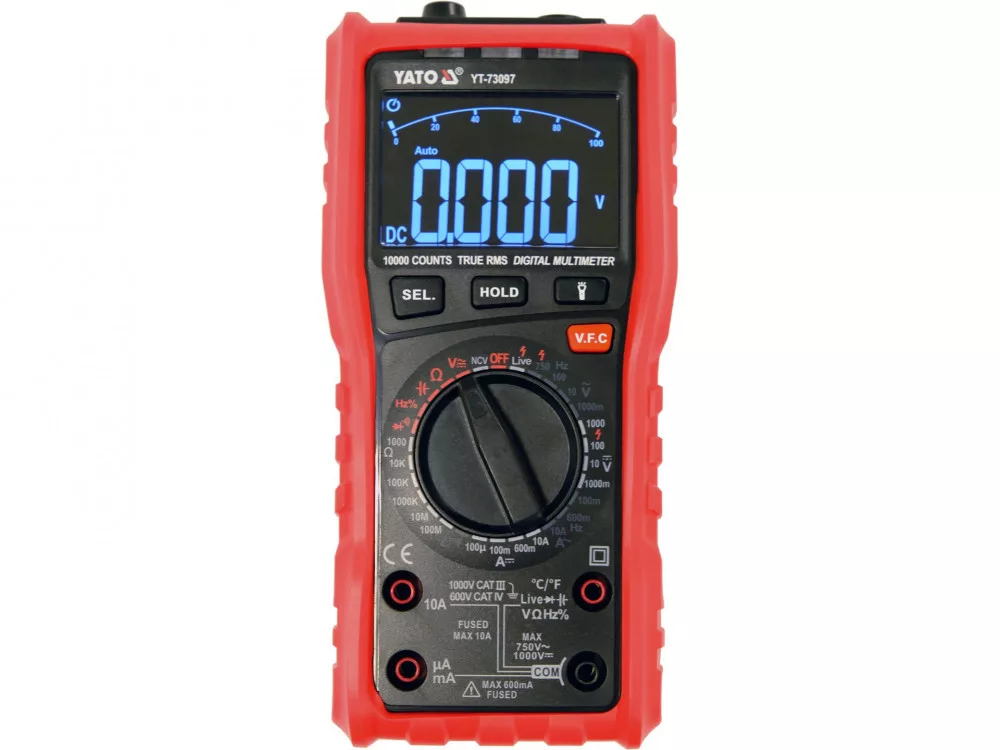

Afișaj LCD, rezultat maxim afișat: 9999
semnal sonor și luminos în timpul testării continuității pentru rezistențe sub 30 Ω
mod automat pentru teste de diode și continuitate, în această setare, contorul recunoaște automat dacă are de-a face cu o diodă sau cu un circuit cu rezistență scăzută
posibilitatea de a porni separat testele de diode și continuitate folosind butonul SEL, în setarea testului de continuitate, buzzerul sună imediat

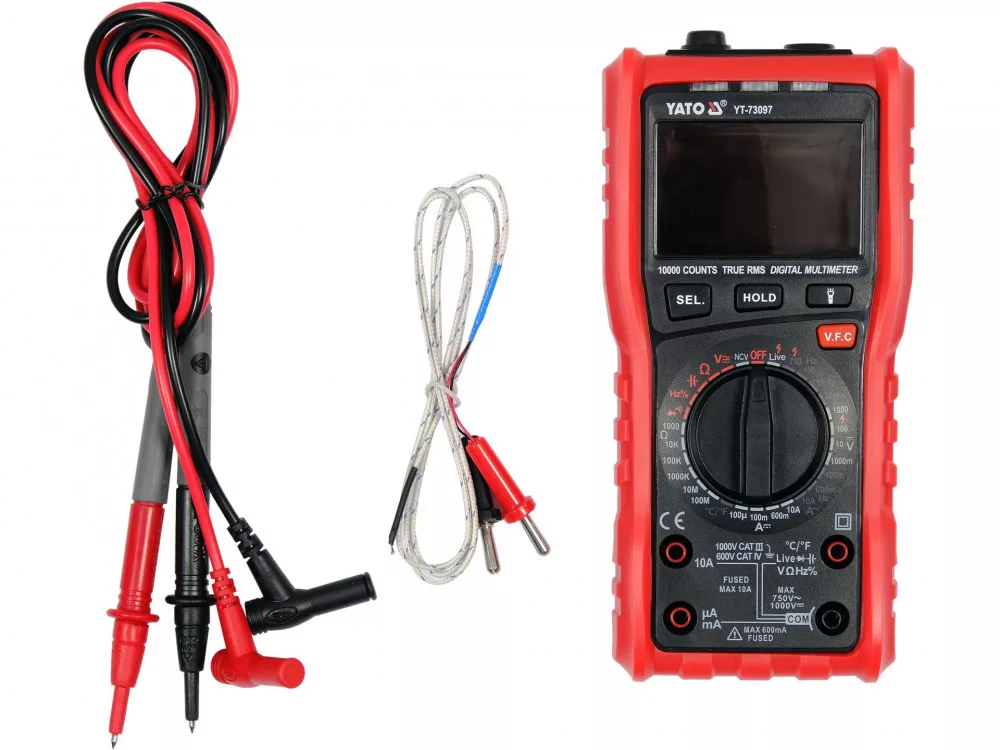

setul include sonde de testare de 15 cm lungime
lungimea cablului, inclusiv sondele, 110 cm
diametrul cablului, inclusiv izolația: 3,5 mm
design protejat la suprasarcină atât pentru măsurători de curent, cât și de tensiune
alarmă la Siguranța se arde
Alarmă dacă sonda este introdusă în priza greșită, de exemplu, dacă contorul este pornit pe măsurarea tensiunii și sonda este introdusă în priza de măsurare a curentului, afișajul arată LEAD.
Carcasă ABS
Oprire automată a contorului după 10 minute de inactivitate
Indicație nivel scăzut baterie
Alimentare: două baterii de 1,5 V (AA)• Măsurarea tensiunii AC: V.F.F.F.F. F.
• Măsurarea tensiunii continue: DC 0-1000 V
• Măsurarea curentului alternativ: 0-10 A, VALORI RMS REALE
• Măsurarea curentului continuu: DC 0-10 A
• Măsurarea rezistenței: 0-99,99 MΩ
• Testarea diodelor: IF 1mA, UR 3, 2V
• Testarea continuității circuitului: 0-30 Ω
• 0-99,99 mF
• Măsurarea frecvenței: 0-9,999 Mhz
• Măsurarea ciclului de funcționare: 1-99%
• Măsurarea temperaturii: -20 până la 1000°C
• Detectarea tensiunii alternative fără contact: NCV
• Precizia măsurării contorului YT-73097 în acest interval: ±(1,0% + 5), rezoluție: 0,1 V.
• Formula pentru calculul erorii de măsurare: (rezultatul măsurării x 1,0%) + 5 x rezoluție
• Calcul: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V
• Rezultatul real, inclusiv eroarea de măsurare pentru indicarea tensiunii continue: 12 V = 12 ± 0,09 V
• Rezultatul, inclusiv eroarea de măsurare pentru indicarea curentului alternativ: 8 A = 8 ± 0,15 A
• TRUE RMS - un instrument de măsurare cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu mediere, dispozitivele cu valoare efectivă reală nu afișează doar forme de undă sinusoidale, ci și forme de undă sinusoidale distorsionate de armonice superioare, forme de undă pătrate sau triunghiulare, de exemplu. Acolo unde apar într-un circuit surse de alimentare în comutație, acționări cu invertor de motor, echipamente HVAC etc., aceasta este o funcție indispensabilă.
• NCV - detectarea tensiunii alternative fără contact prin metodă inductivă. Contorul detectează prezența tensiunii într-un conductor izolat folosind senzorul NCV situat pe panoul frontal al dispozitivului.
• LIVE - verificarea prezenței fazei folosind una dintre sondele de testare. Vă permite să verificați care orificiu dintr-o priză electrică are o fază. Introduceți sonda de testare în orificiu; dacă este detectată o fază, afișajul va afișa LIVE.
• V.F.C. - filtru trece-jos. Această funcție este utilizată, de exemplu, la măsurarea tensiunii de ieșire a unui controler de motor electric care utilizează modificări de frecvență și tensiune pentru a controla viteza motorului (controlere VFD). Când această funcție este activată, multimetrul filtrează interferențele de înaltă frecvență, de exemplu de la un semnal PWM, și lasă doar frecvențele joase. În acest fel, filtrul vă permite să măsurați cu precizie valoarea efectivă a tensiunii/curentului care curge în motor.
• AUTO - setarea automată a intervalului de măsurare. Atunci când măsurați valori necunoscute cu un instrument de măsurare care are o ajustare manuală a intervalului folosind un cadran, măsurătorile trebuie efectuate secvențial de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați instrumentul. În schimb, cu un multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. YT-73097 are un design unic deoarece, pe lângă modurile cu măsurare automată, permite și măsurarea mărimilor electrice de bază în intervale setate manual cu butonul, combinând astfel avantajele ambelor soluții. Dacă cunoașteți valoarea aproximativă a măsurătorii și setați intervalul corespunzător, vă puteți bucura de viteza afișajului.
• SEL - schimbă modul de măsurare, de exemplu, de la măsurarea tensiunii AC la DC
• HOLD - menține valoarea măsurată curent pe afișaj
• FLIGHT - există o diodă pe partea frontală a dispozitivului pentru iluminarea zonei de lucru, care poate fi pornită și oprită cu acest buton.
• Afișaj LCD, rezultat maxim afișat: 9999
• semnal sonor și luminos pentru testul de continuitate pentru rezistențe sub 30 Ω
• mod automat pentru teste de diode și continuitate, în această setare, contorul recunoaște automat dacă are de-a face cu o diodă sau cu un circuit cu rezistență scăzută
• posibilitatea de a activa separat testele de diode și continuitate folosind butonul SEL, în setarea testului de continuitate, buzzerul sună imediat
• setul include sonde de testare de 15 cm lungime
• lungimea cablului, inclusiv sondele, 110 cm
• diametrul cablului, inclusiv izolația: 3,5 mm
• design de protecție la suprasarcină și protecție atât pentru măsurători de curent, cât și pentru tensiune
• alarmă la arderea siguranței
• alarmă dacă sonda este conectată la priza greșită, de exemplu, dacă setați contorul la măsurarea tensiunii după pornire și introduceți sonda în priza de măsurare a curentului, afișajul va afișa LEAD.
• carcasă ABS
• oprirea automată a contorului după 10 minute de inactivitate
• indicație baterie descărcată
• alimentare: două baterii de 1,5 V (AA)
