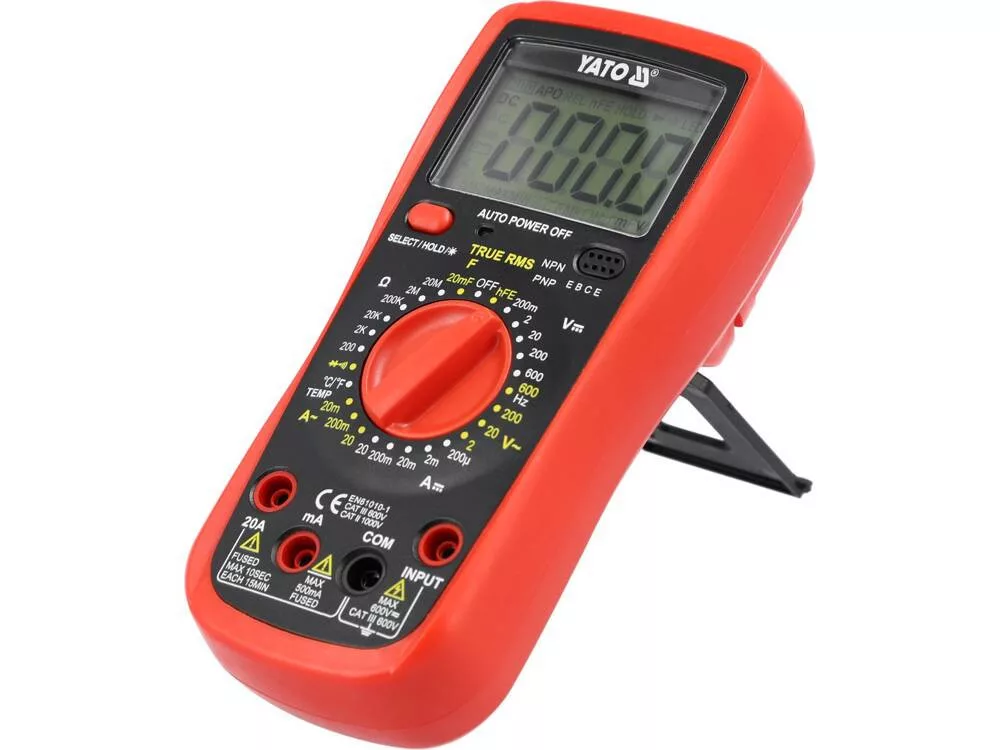

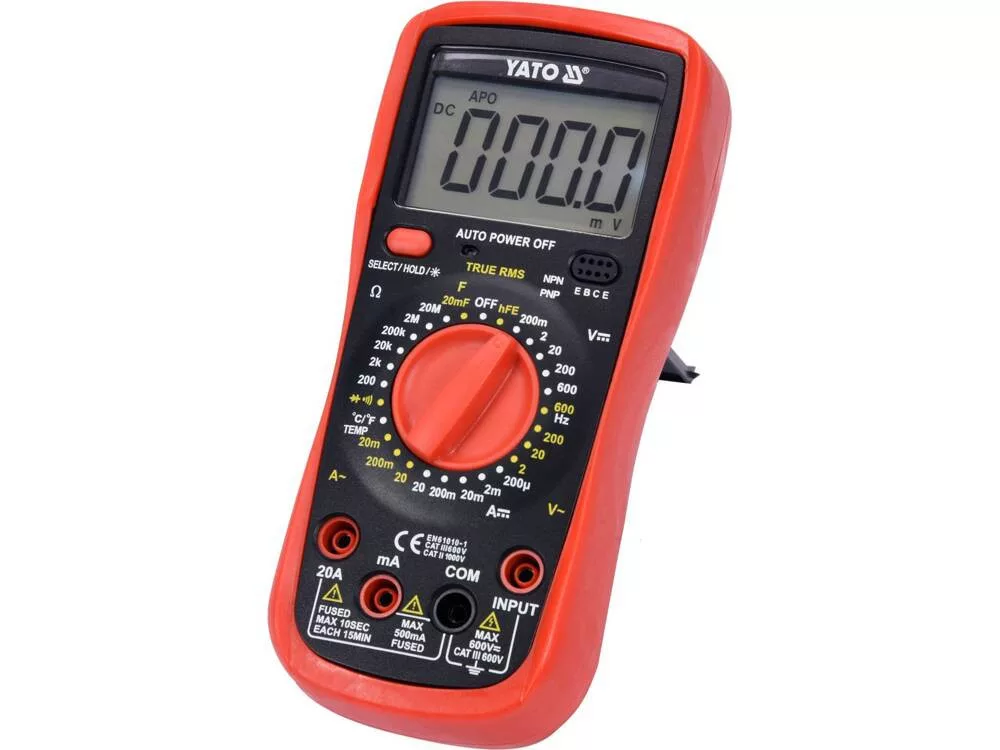

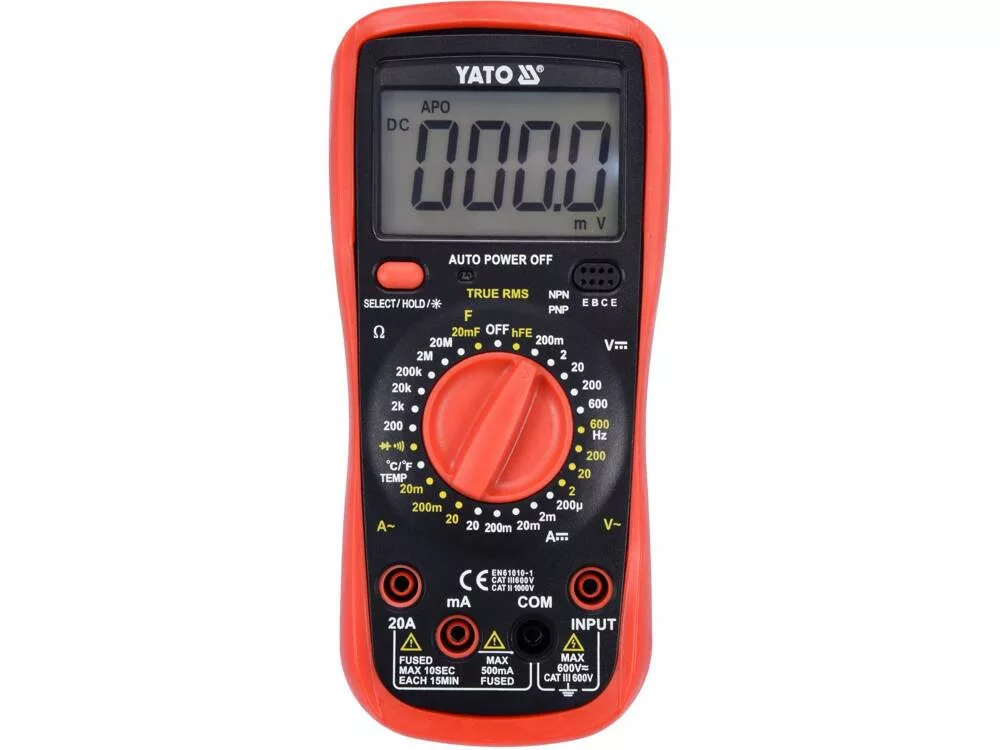

YATO Multimetru digital (YT-73083)

Instrumentul de măsură multifuncțional YT-73083 cu funcție TRUE RMS și interval manual pentru fiecare măsurare vă permite să efectuați măsurători electrice de bază și avansate. Măsurătorile AC și DC de până la 20 amperi diferențiază acest multimetru de alte dispozitive, iar ecranul mare cu iluminare de fundal albastră face rezultatele vizibile chiar și în condiții dificile de iluminare.



Măsurători de bază:

Măsurarea tensiunii AC: AC 0-600 V, TRUE RMS.

Măsurarea tensiunii DC: DC 0-600 V

Măsurarea curentului AC: 0-20 A, TRUE RMS

Măsurarea curentului DC: 0-20 A

Măsurarea rezistenței: 0-20 MΩ

Test diodă: IF 1mA, UR 3.3 V

Test de continuitate a circuitului: 0-100 Ω



Mai multe măsurători:

0-20 mF

măsurarea frecvenței curentului în aparate electrocasnice de 230 și 400 V: 50-60 Hz

măsurarea temperaturii: -40 până la 1000°C

Test tranzistor hFe: 0-1000, priză de testare integrată



Precizii de măsurare:



Exemplu de determinare a preciziei pentru măsurarea tensiunii alternative. Calcul pentru rezultatul măsurării: 235 V

Precizia măsurării contorului YT-73083 în acest interval: ±(1,2% + 8), rezoluție: 0,1 V.

Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,2%) + 8 x rezoluție

Calcul: (235 x 1,2%) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V



Rezultatul real, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 3,62 V

Rezultatul real, inclusiv eroarea de măsurare pentru indicația de tensiune continuă: 12 V = 12 ± 0,126 V

Rezultatul, inclusiv eroarea de măsurare pentru indicația de curent alternativ: 8 A = 8 ± 0,15 A



Tabelul cu rezoluția și precizia măsurării poate fi găsit... în instrucțiunile de utilizare.



Funcții încorporate:

TRUE RMS - un instrument de măsurare cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu medie, dispozitivele cu valoare efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate de armonice superioare, de exemplu forme de undă pătrate sau triunghiulare. Această funcție este indispensabilă acolo unde într-un circuit apar surse de alimentare în comutație, acționări ale invertoarelor de motor, echipamente HVAC etc.

SELECT - comutarea modului de măsurare, de ex. trecerea de la testarea diodelor la testarea continuității circuitului, dacă butonul este setat la măsurarea AC 600V, trecerea la măsurarea frecvenței în aparatele electrocasnice.

DATA HOLD - păstrarea valorii măsurate curent pe afișaj



Informații suplimentare

Afișaj LCD, rezultat maxim afișat: 1999

iluminare de fundal a afișajului

bip la testarea continuității circuitului rezistențelor sub 50 Ω

posibilitatea de a activa separat testele de diode și continuitate

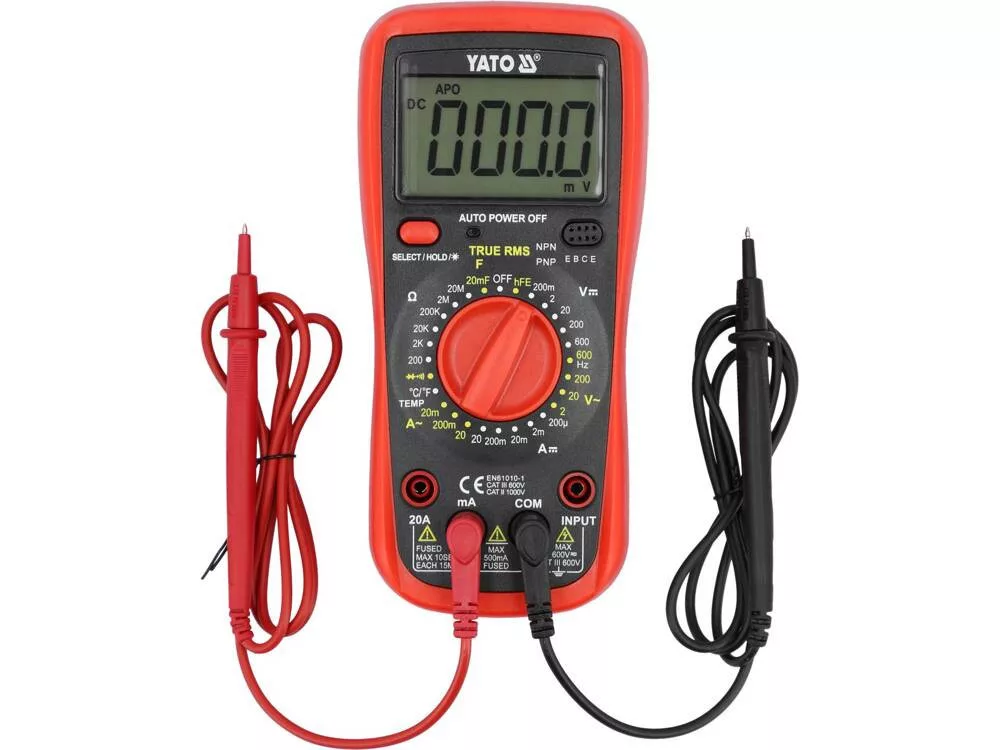

sonde de testare și sondă de măsurare a temperaturii incluse

construcție cu protecție la suprasarcină

carcasă din plastic ABS + așa-numita husă, adică capac de cauciuc, care protejează instrumentul de măsurare de deteriorarea mecanică

oprire automată după 15 minute

indicație nivel scăzut baterie

alimentare: baterie de 9 V (6F22)



Atenție!



La măsurarea valorilor necunoscute În cazul unui instrument de măsurare cu schimbare manuală a intervalului folosind un cadran, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel există riscul de deteriorare a dispozitivului. • Măsurarea tensiunii alternative: CURENT AC 0-600 V, VALOARE RMS REALĂ. • Măsurarea tensiunii continue: DC 0-600 V
• Măsurarea curentului alternativ: 0-20 A, VALORI RMS REALE
• Măsurarea curentului continuu: 0-20 A
• Măsurarea rezistenței: 0-20 MΩ
• Testarea diodelor: IF 1mA, UR 3.3 V
• Testarea continuității circuitului: 0-100 Ω
• 0-20 mF
• Măsurarea frecvenței curentului în aparate electrocasnice de 230 și 400 V: 50-60 Hz
• Măsurarea temperaturii: -40 până la 1000°C
• Testarea tranzistorului hFe: 0-1000, priză de testare integrată
• Precizia măsurării contorului YT-73083 în acest interval: ±(1.2% + 8), rezoluție: 0.1 V.
• Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1.2%) + 8 x rezoluție
• Calcul: (235 x 1.2%) + 8 x 0.1 = 2,82 + 0,8 = 3,62 V
• Rezultatul real, inclusiv eroarea de măsurare pentru indicația măsurării tensiunii continue: 12 V = 12 ± 0,126 V
• Rezultatul, inclusiv eroarea de măsurare pentru indicația măsurării curentului alternativ: 8 A = 8 ± 0,15 A
• TRUE RMS - un instrument de măsurare cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu mediere, dispozitivele cu valoare efectivă reală nu afișează doar forme de undă sinusoidale, ci și forme de undă sinusoidale distorsionate de armonice superioare sau forme de undă pătrate sau triunghiulare. Acolo unde apar într-un circuit surse de alimentare în comutație, acționări cu invertor de motor, echipamente HVAC etc., aceasta este o funcție esențială.
• SELECTARE - schimbarea modului de măsurare, de exemplu, trecerea de la testarea diodelor la testarea continuității circuitului, dacă butonul este setat la măsurarea AC 600V, trecerea la măsurarea frecvenței în aparatele electrocasnice.
• DATA HOLD - menținerea valorii măsurate curente pe afișaj
• Afișaj LCD, rezultat maxim afișat: 1999
• iluminare de fundal a afișajului
• semnal sonor la testarea continuității circuitului rezistențelor sub 50 Ω
• posibilitatea de a activa separat testele de diode și continuitate
• sonde de măsurare și sondă de măsurare a temperaturii incluse
• design cu protecție la suprasarcină
• carcasă din plastic ABS + așa-numita husă, adică capac de cauciuc, care protejează instrumentul de măsurare de deteriorarea mecanică
• oprire automată după 15 minute
• indicație nivel scăzut al bateriei
• alimentare: baterie de 9 V (6F22)
