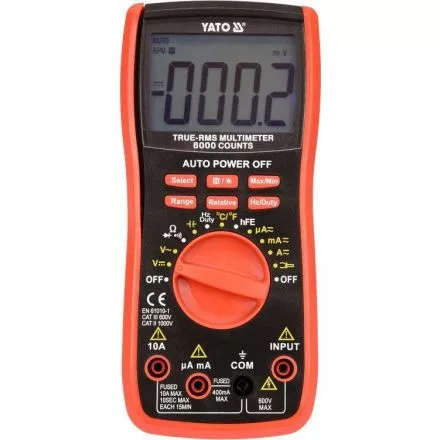

Instrumentul de măsură universal YT-73085 cu funcție TRUE RMS și interval automat pentru fiecare măsurătoare vă permite să efectuați măsurători electrice de bază și avansate. Pe lângă funcționarea rapidă, avantajul său incontestabil este că puteți utiliza accesorii suplimentare sub formă de clești de măsurare pentru măsurarea curenților mari, de ex. Clește ampermetric YT-73090.
Măsurători de bază:
Măsurare tensiune AC: 0-600 V, TRUE RMS
Măsurare tensiune DC: DC 0-600 V
Măsurare curent AC: 0-10 A, TRUE RMS
Măsurare curent DC: DC 0-10 A
Măsurare rezistență: 0-60 MΩ
Test diodă: IF 0,8 mA, UR 3,3 V
Test continuitate circuit: 0-100 Ω
Măsurători suplimentare:
0-60 mF
Măsurare frecvență: 0-10 Mhz
Măsurare temperatură: -40 până la 1370°C
Măsurare factor de încărcare: 0,1-99%
Test tranzistor hFe: 0-1000, cu adaptor de măsurare detașabil
Precizii de măsurare:
Exemplu de determinare a preciziei pentru măsurarea tensiunii alternative. Calcul pentru rezultatul măsurării: 235 V
Precizia măsurării contorului YT-73085 în acest interval: ±(1% + 8), rezoluție: 0,1 V.
Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1%) + 8 x rezoluție
Calcul: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V
Rezultatul real, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 3,15 V
Rezultatul real, inclusiv eroarea de măsurare pentru indicația de tensiune continuă: 12 V = 12 ± 0,126 V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de curent alternativ: 8 A = 8 ± 0,3 A
Un tabel cu rezoluția și precizia măsurării poate fi găsit în instrucțiunile de utilizare.
/>
Funcții încorporate:
TRUE RMS - un instrument de măsurare cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu medie, dispozitivele cu valoare efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate de armonice superioare, de exemplu forme de undă pătrate sau triunghiulare. Această funcție este indispensabilă în toate locurile în care în circuit sunt prezente surse de alimentare în comutație, acționări cu invertoare de motor, echipamente HVAC etc.
AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval de măsurare poate fi reglat manual folosind butonul, măsurătorile trebuie efectuate secvențial de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați dispozitivul. În schimb, cu un multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar contorul va găsi automat intervalul optim. Contorul pornește în modul AUTO în mod implicit
RANGE - modificarea manuală a intervalului de măsurare. Aceasta este o funcție utilă atunci când se verifică mai multe componente cu aceeași valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul pentru astfel de măsurători.
SELECT - schimbarea modului de măsurare, de exemplu, trecerea de la măsurarea rezistenței la testarea unei diode sau verificarea continuității unui circuit.
RELATIVE - utilizarea acestei funcții în timpul măsurării setează afișajul la zero și preia valoarea afișată în fața afișajului ca nivel de referință. Următoarea măsurătoare arată diferența dintre valoarea măsurată și valoarea de referință reținută.
HZ/Duty - dacă butonul este setat la măsurarea frecvenței, butonul schimbă setarea la măsurarea ciclului de funcționare/ciclului de funcționare.
DATA HOLD [H] - menține valoarea curentă măsurată pe afișaj
MAX/MIN - menține valoarea maximă sau minimă a măsurătorii curente pe afișaj.
Informații suplimentare:
Afișaj LCD, rezultat maxim afișat: 5999
Iluminare de fundal a afișajului
Bip la testarea continuității circuitului rezistențelor sub 50 Ω
Posibilitatea de a activa separat testele de diode și continuitate
Pachetul include sonde de testare, sondă de temperatură, adaptor de testare a tranzistorilor
Construcție cu protecție la suprasarcină
Carcasă din plastic ABS + așa-numita husă, adică capacul de cauciuc protejează instrumentul de măsurare de deteriorarea mecanică
Suspensia magnetică permite atașarea instrumentului de măsurare la o suprafață metalică, cum ar fi capota unei mașini
oprire automată a instrumentului de măsurare după 15 minute
indicație nivel scăzut baterie
alimentare: baterie de 9 V (6F22)• Măsurare tensiune AC: 0-600 V, VALORI RMS REALE
• Măsurare tensiune DC: DC 0-600 V
• Măsurare curent AC: 0-10 A, VALORI RMS REALE
• Măsurare curent DC: DC 0-10 A
• măsurare rezistență: 0-60 MΩ
• test diodă: IF 0,8 mA, UR 3,3 V
• test continuitate circuit: 0-100 Ω
• 0-60 mF
• măsurare frecvență: 0-10 Mhz
• măsurare temperatură: -40 până la 1370°C
• măsurare ciclu de funcționare: 0,1-99%
• test tranzistor hFe: 0-1000, cu adaptor de măsurare detașabil
• Precizia măsurării Instrument de măsurare YT-73085 în acest interval: ±(1% + 8), rezoluție: 0,1 V.
• Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1%) + 8 x rezoluție
• Calcul: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V
• Rezultatul real, inclusiv eroarea de măsurare pentru indicația măsurării tensiunii continue: 12 V = 12 ± 0,126 V
• Rezultatul, inclusiv eroarea de măsurare pentru indicația măsurării curentului alternativ: 8 A = 8 ± 0,3 A
• TRUE RMS - un contor cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu medie, dispozitivele cu valoare efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate de armonice superioare, de exemplu forme de undă pătrate sau triunghiulare. Această funcție este indispensabilă în toate locurile în care în circuit sunt prezente surse de alimentare în comutație, acționări pentru invertoare de motor, echipamente HVAC etc.
• AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un multimetru al cărui interval de măsurare poate fi ajustat manual folosind butonul, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați dispozitivul. În schimb, cu un multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. Multimetrul pornește implicit în modul AUTO.
• RANGE - modificarea manuală a intervalului de măsurare. Utilă la testarea mai multor componente cu aceeași valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul unor astfel de măsurători.
• SELECT - modificarea modului de măsurare, de exemplu, trecerea de la măsurarea rezistenței la testul diodelor sau testul de continuitate al unui circuit.
• RELATIVE - utilizarea acestei funcții în timpul măsurării setează afișajul la zero și preia valoarea afișată în fața afișajului ca nivel de referință. Următoarea măsurare arată diferența dintre valoarea măsurată și valoarea de referință reținută. • HZ/Duty - dacă butonul este setat la măsurarea frecvenței, butonul schimbă setarea la măsurarea ciclului de funcționare.
• DATA HOLD [H] - menține valoarea curentă măsurată pe afișaj
• MAX/MIN - menține valoarea maximă sau minimă a măsurătorii curentului pe afișaj.
• Afișaj LCD, rezultat maxim afișat: 5999
• iluminare de fundal a afișajului
• semnal sonor la testarea continuității circuitului rezistențelor sub 50 Ω
• posibilitatea de a activa separat testele de diode și continuitate
• pachetul include sonde de testare, sondă de temperatură, adaptor de testare a tranzistorului
• design cu protecție la suprasarcină
• carcasă din plastic ABS + așa-numita husă, adică un capac de cauciuc care protejează instrumentul de măsurare de deteriorarea mecanică
• suspensia magnetică permite atașarea instrumentului de măsurare la o suprafață metalică, cum ar fi capota unei mașini
• oprirea automată a instrumentului de măsurare după 15 minute
• indicație nivel scăzut al bateriei
• alimentare: baterie de 9 V (6F22)
