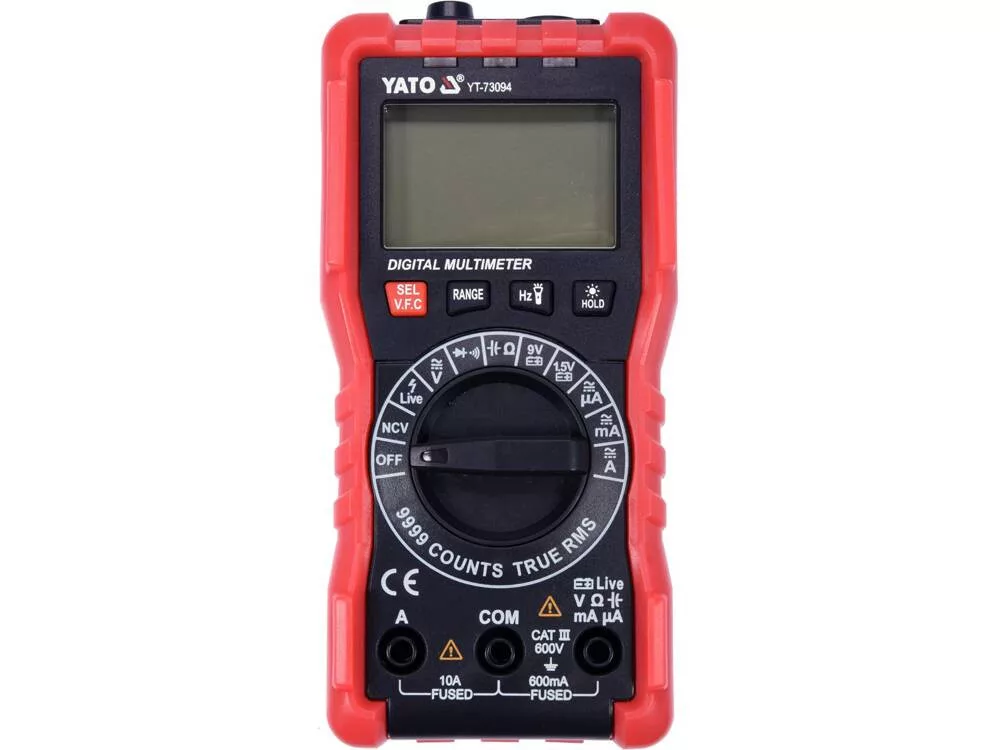

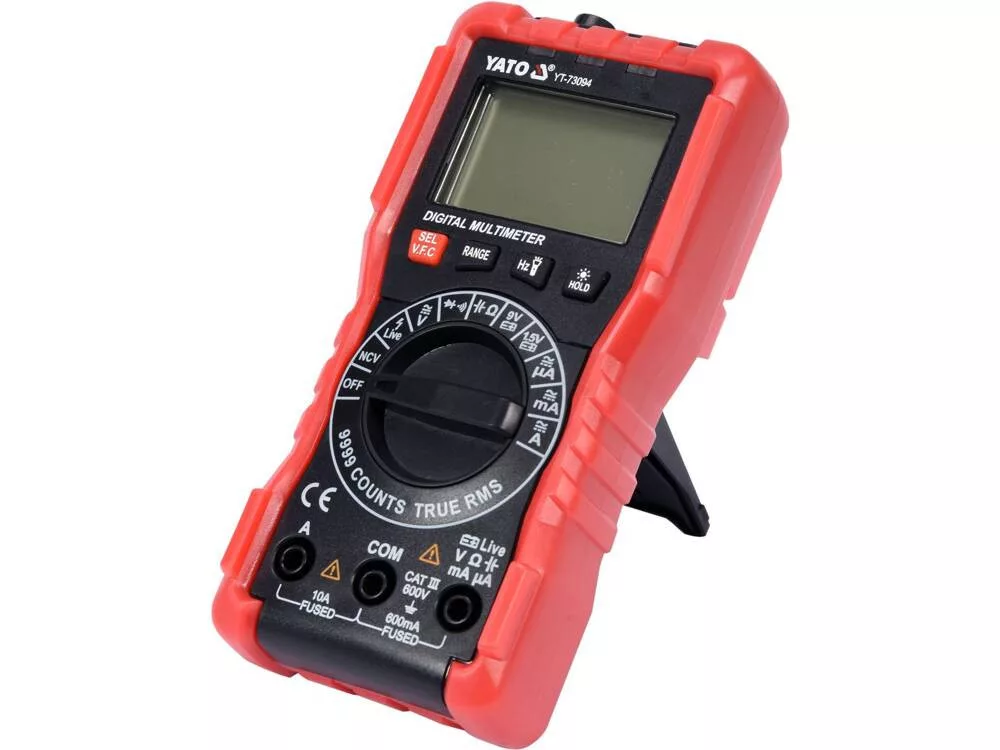

YATO Multimetru digital (YT-73094)

Aparatul de măsură universal YT-73094 cu funcție TRUE RMS și reglare automată a fiecărei măsurători vă permite să efectuați măsurători electrice de bază și avansate. O altă opțiune utilă este posibilitatea detectării tensiunii alternative fără contact și detectarea firelor de fază prin izolație. Testul bateriei de 1,5 V și 9 V vă permite să verificați tensiunea bateriei sub sarcină, ceea ce vă ajută să evaluați starea bateriei și să excludeți sau să confirmați necesitatea înlocuirii.



Măsurători de bază:

Măsurarea tensiunii AC: A.C. 0-600 V, TRUE RMS + V.F.C.

Măsurarea tensiunii DC: DC 0-600 V

Măsurarea curentului AC: 0-10 A, TRUE RMS + V.F.C.

Măsurarea curentului DC: 0-10 A

Măsurarea rezistenței: 0-9,999 MΩ

Test diodă: IF 1 mA, UR 3,3 V

Test de continuitate a circuitului: 0-30 Ω



Măsurători suplimentare:

mF: 0-99,99 mF

Frecvență măsurare: 0-60 khz

Detectare tensiune AC fără contact: NCV

Test baterie 1,5 V cu o rezistență de sarcină de aprox. 30 Ω

Test baterie 9 V aprox. cu o rezistență de sarcină de 300 Ω.



Precizii de măsurare:



Exemplu de determinare a preciziei pentru măsurarea tensiunii AC. Calcul pentru rezultatul măsurării: 235 V

Precizia măsurării contorului YT-73094 în acest interval: ±(1,2% + 3), rezoluție 0,1 V.

Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,2%) + 3 x rezoluție

Calcul: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V



Rezultatul real, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 3,12 V

Rezultatul real, inclusiv eroarea de măsurare pentru indicația de tensiune continuă: 12 V = 12 ± 0,114 V

Rezultatul, inclusiv eroarea de măsurare pentru indicația de curent alternativ: 8 A = 8 ± 0,15 A



Un tabel cu rezoluția și precizia măsurării poate fi găsit în instrucțiunile de utilizare.



Funcții încorporate:

TRUE RMS - un contor cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele cu medie, dispozitivele cu valoare efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate de armonice superioare, forme de undă pătrate sau triunghiulare, de exemplu. Această funcție este indispensabilă acolo unde într-un circuit apar surse de alimentare în comutație, acționări cu invertoare de motor, echipamente HVAC etc.

NCV - detectarea tensiunii alternative fără contact prin metodă inductivă. Contorul detectează prezența tensiunii într-un fir izolat și poate indica și firul de fază.

V.F.C. - filtru trece-jos. Această funcție are propriile beneficii, de exemplu, atunci când se măsoară tensiunea de ieșire a unui controler de motor electric care utilizează modificări de frecvență și tensiune pentru a controla viteza motorului (controlere VFD). Când această funcție este activată, contorul filtrează interferențele de înaltă frecvență, de exemplu de la un semnal PWM, și lasă doar frecvențele joase. În acest fel, filtrul permite o măsurare precisă a valorii efective a tensiunii/curentului care intră în motor.

Test baterie 1,5 și 9 V - contorul extrage o cantitate mică de curent din baterie în timpul testului, ceea ce oferă 100% din informațiile necesare pentru a evalua dacă sursa de alimentare dată va putea alimenta dispozitivul nostru. Pentru informații complete, merită să măsurați mai întâi tensiunea continuă și apoi să comparați rezultatul cu valoarea din testul bateriei. O scădere prea mare sau o tensiune scăzută este o indicație clară că sursa de alimentare trebuie înlocuită.

AUTO - reglarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval de măsurare poate fi reglat manual folosind butonul, măsurătorile trebuie efectuate una după alta de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel există riscul de a deteriora instrumentul. În schimb, cu un multimetru cu funcția AUTO, este suficient să se efectueze o singură măsurare, iar contorul va găsi automat intervalul optim. Instrumentul de măsurare pornește în modul AUTO în mod implicit.

INTERVAL - schimbarea manuală a intervalului de măsurare. O funcție utilă la verificarea mai multor componente cu aceeași valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul pentru astfel de măsurători.

SEL - comutarea modului de măsurare, de ex. Măsurare tensiune AC la DC.

DATA HOLD - menținerea valorii măsurate curent pe afișaj.



Informații suplimentare

Afișaj LCD, rezultat maxim afișat: 9999

Iluminare de fundal a ecranului și funcție lanternă

Bip în timpul testului de continuitate pentru rezistență sub 30 Ω

Comutare automată de la testul diodelor la testul de continuitate pentru rezistență sub 50 Ω (contorul nu poate fi setat doar pe testul diodelor).

Sonde de măsurare incluse

Construcție cu protecție la suprasarcină

Carcasă ABS + așa-numita carcasă, adică capac de cauciuc care protejează contorul de deteriorarea mecanică

Oprire automată a contorului

Indicare nivel scăzut baterie

Alimentare: două baterii de 1,5 V (AAA)• Măsurare tensiune AC: A.C. 0-600 V, TRUE RMS + V.F.C.
• Măsurare tensiune continuă: CC 0-600 V
• Măsurare curent alternativ: 0-10 A, TRUE RMS + V.F.C.
• Măsurare curent continuu: 0-10 A
• Măsurare rezistență: 0-9,999 MΩ
• Test diodă: IF 1 mA, UR 3,3 V
• Test continuitate circuit: 0-30 Ω
• mF: 0-99,99 mF
• Măsurare frecvență: 0-60 khz
• Detectare tensiune alternativă fără contact: NCV
• Test baterie 1,5 V cu o rezistență de sarcină de aprox. 30 Ω
• Test baterie 9 V cu o rezistență de sarcină de aprox. 300 Ω.
• Precizia de măsurare a contorului YT-73094 în acest interval: ±(1,2% + 3), rezoluție 0,1 V.
• Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,2%) + 3 x rezoluție
• Calcul: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V
• Rezultatul real, inclusiv eroarea de măsurare pentru indicarea tensiunii continue: 12 V = 12 ± 0,114 V
• Rezultatul, inclusiv eroarea de măsurare pentru indicarea curentului alternativ: 8 A = 8 ± 0,15 A
• TRUE RMS - un contor cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunilor alternative. Spre deosebire de contoarele de mediere, dispozitivele cu valoare efectivă reală pot măsura nu numai forme de undă sinusoidale, ci, de exemplu, afișează valoarea corectă chiar și în cazul undelor sinusoidale distorsionate cu armonice mai mari sau forme de undă pătrate sau triunghiulare. Acolo unde într-un circuit apar surse de alimentare în comutație, acționări pentru invertoare de motor, echipamente HVAC etc., această funcție este indispensabilă.

• NCV - detectarea tensiunii alternative fără contact prin metodă inductivă. Aparatul detectează prezența tensiunii într-un fir izolat și poate indica, de asemenea, firul de fază.

• V.F.C. - filtru trece-jos. Funcția are propriile beneficii, de exemplu, atunci când se măsoară tensiunea de ieșire a unui controler de motor electric care utilizează modificări de frecvență și tensiune pentru a controla viteza motorului (controlere VFD). Când această funcție este activată, aparatul filtrează perturbațiile de înaltă frecvență, de exemplu de la un semnal PWM, și lasă doar frecvențele joase. În acest fel, filtrul permite o măsurare precisă a valorii efective a tensiunii/curentului care curge în motor.

• Testarea bateriei de 1,5 și 9 V - aparatul extrage o cantitate mică de curent din baterie în timpul testului, ceea ce oferă 100% din informațiile necesare pentru a evalua dacă sursa de alimentare dată va putea alimenta dispozitivul nostru. Pentru informații complete, merită să măsurați mai întâi tensiunea continuă și apoi să comparați rezultatul cu valoarea obținută în urma testului bateriei. O scădere prea mare sau o tensiune scăzută este o indicație clară că sursa de alimentare trebuie înlocuită.

• AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval de măsurare poate fi ajustat manual folosind butonul, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel există riscul de deteriorare a instrumentului. În schimb, în ​​cazul unui multimetru cu funcția AUTO, este suficient să se efectueze o singură măsurare, iar multimetrul va găsi automat intervalul optim. Multimetrul pornește implicit în modul AUTO.
• RANGE - schimbarea manuală a intervalului de măsurare. Utilă la testarea mai multor componente cu aceeași valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul unor astfel de măsurători.

• SEL - comutarea modului de măsurare, de exemplu, de la măsurarea tensiunii AC la DC.

• DATA HOLD - menținerea valorii măsurate curent pe afișaj. • Afișaj LCD, rezultat maxim afișat: 9999
• iluminare de fundal a ecranului și funcție de lanternă
• semnal sonor în timpul testului de continuitate pentru rezistență sub 30 Ω
• trecere automată de la testul diodelor la testul de continuitate pentru rezistență sub 50 Ω (contorul nu poate fi setat doar pe testul diodelor).
• sonde de măsurare incluse
• design cu protecție la suprasarcină
• carcasă ABS + așa-numita carcasă, adică un capac de cauciuc care protejează instrumentul de măsurare împotriva deteriorării mecanice
• oprire automată a contorului
• indicație de baterie descărcată
• alimentare: două baterii de 1,5 V (AAA)
