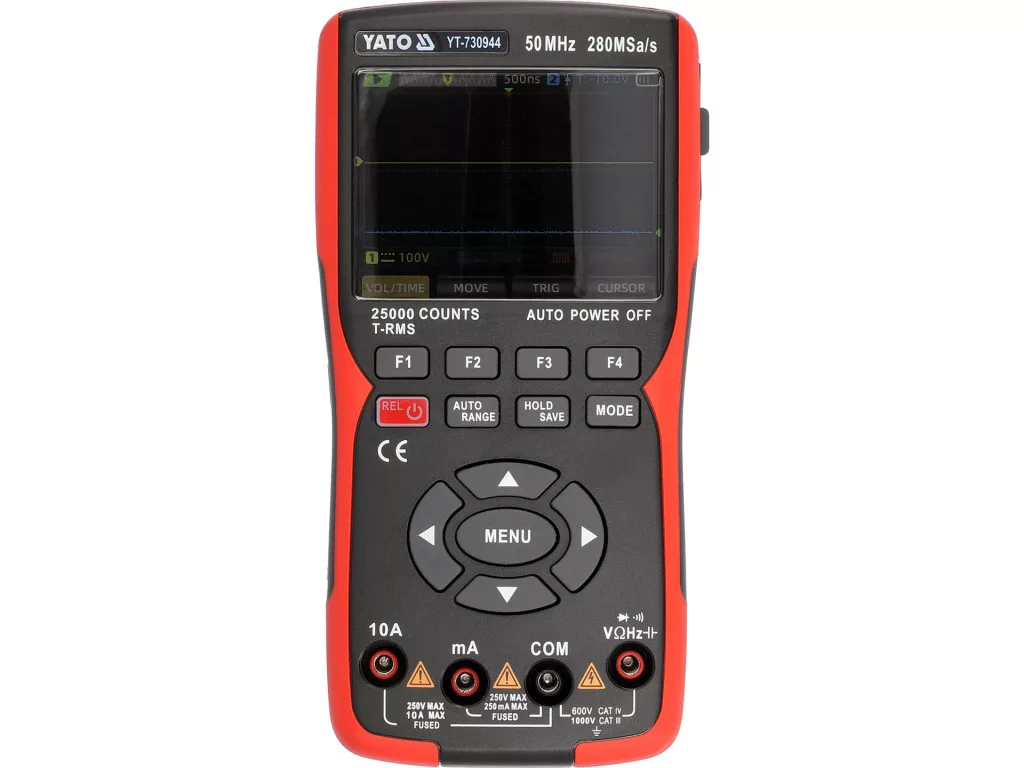

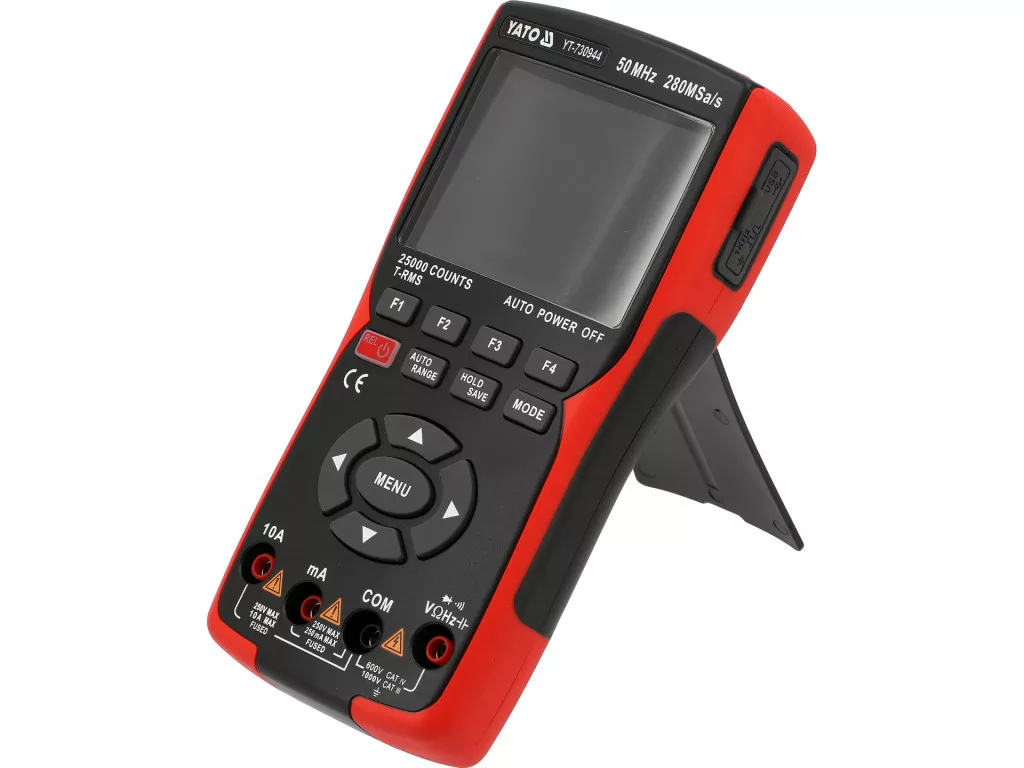

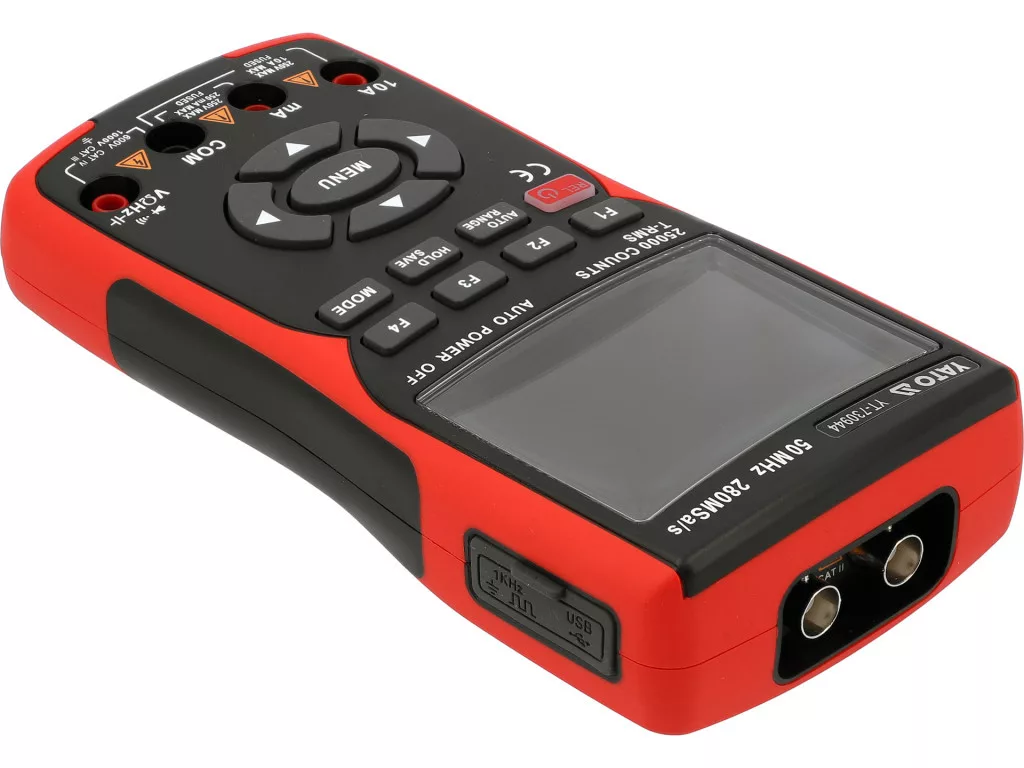

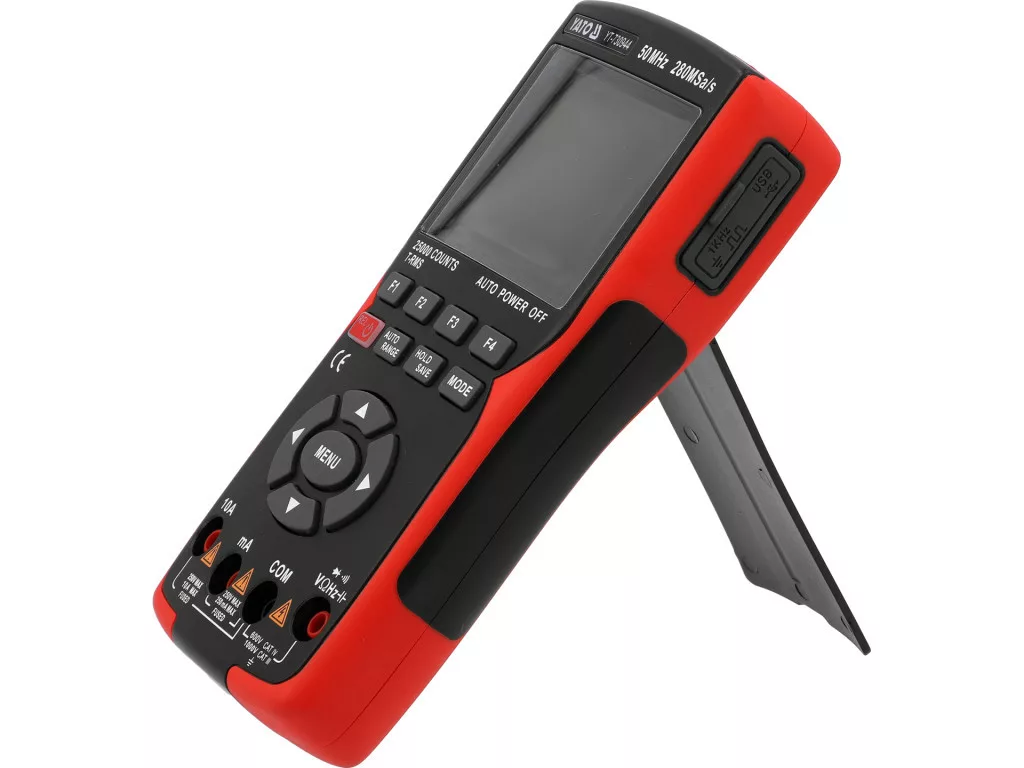

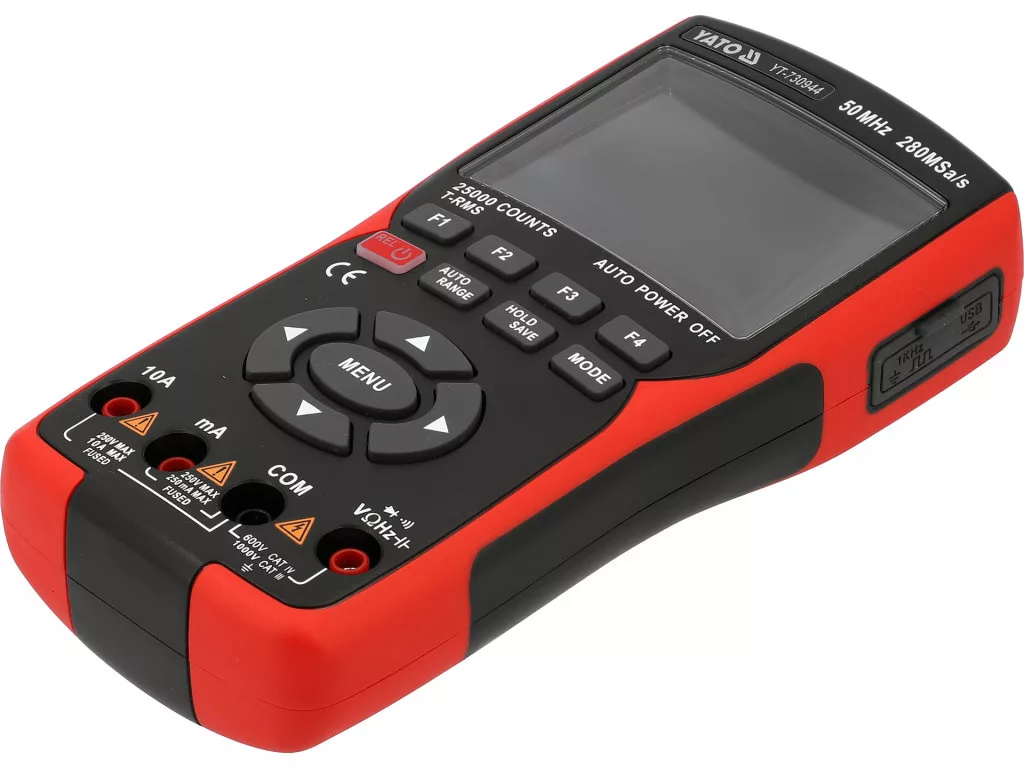

Instrument de măsură compact pentru sarcini electronice, electrice și de depanare, cu funcții de osciloscop, multimetru și generator de semnal.
Acest instrument de măsură portabil 3 în 1 combină un osciloscop cu două canale, un multimetru universal și un generator de semnal de bază. Afișează semnalul testat în timp real, putând totodată măsura tensiunea, curentul, rezistența, capacitatea, frecvența, dioda și continuitatea.
Ecranul IPS color de 3,5" este ușor de citit, iar bateria Li-ion încorporată permite utilizarea portabilă în atelier, service, depanare pe teren sau dezvoltare electronică. Măsurarea True RMS este utilă în special pentru testarea invertoarelor, a surselor de alimentare în comutare, a sistemelor HVAC și a semnalelor alternative distorsionate.
De ce ar trebui să alegeți acest model?:
- Trei funcții într-un singur dispozitiv: osciloscop, multimetru digital și generator de semnal de bază într-un singur instrument compact

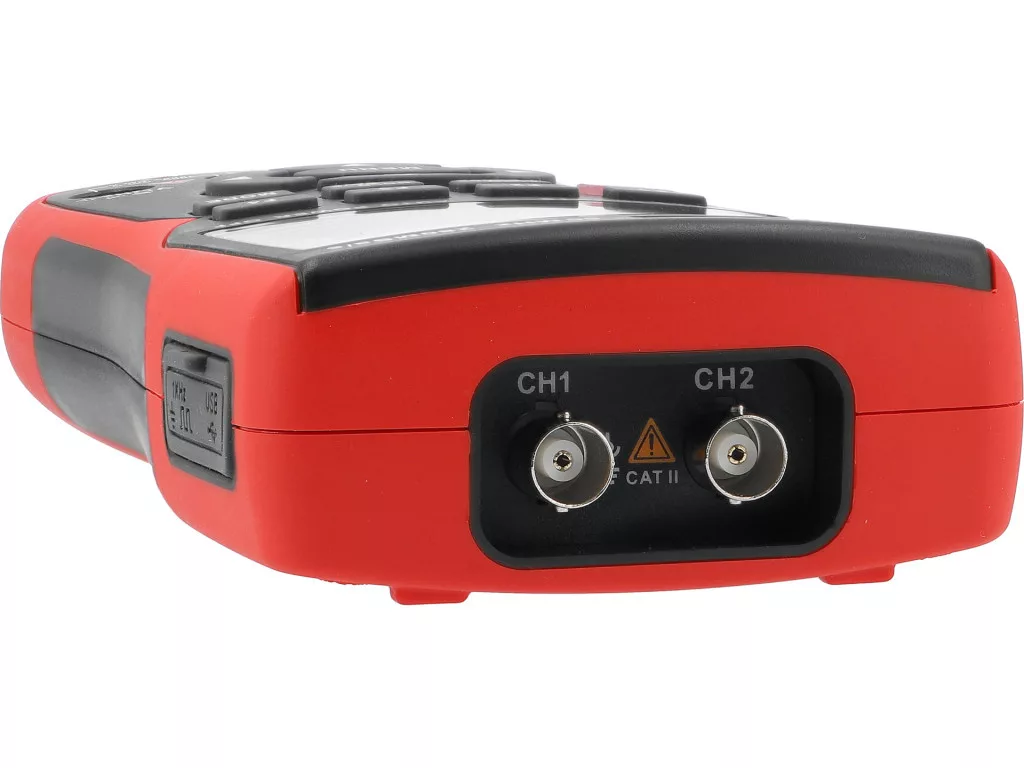

- Osciloscop cu două canale: pentru examinarea, compararea și depanarea simultană a două semnale
- Lățime de bandă de 50 MHz: utilizată pe scară largă pentru măsurători electronice și electrice
- Măsurare True RMS: măsurare mai precisă a tensiunii și curentului AC chiar și cu forme de undă distorsionate
- Ecran IPS color: valori măsurate și forme de undă clar lizibile din diferite unghiuri de vizualizare
- Încărcare USB-C: cu baterie încorporată, pentru service portabil și utilizare pe teren
- Interval de măsurare automată: măsurare mai rapidă și mai sigură a valorilor necunoscute
- Funcție de salvare: salvați captura de ecran și transferați datele pe computer
- Accesorii practice: osciloscop cu sonde, cabluri de testare, sonde de testare SMD și husă cu fermoar
Specificații tehnice principale:
- Design: osciloscop portabil, multimetru și generator de semnal
- Număr de canale ale osciloscopului: 2
- Lățime de bandă: 50 MHz
- Rată de eșantionare: 280 MSa/s
- Adâncime memorie: 128 kpts
- Suport sondă: ×1 și ×10
- Afișaj: LCD IPS color de 3,5"
- Valoare maximă afișată: 25000
- Măsurare tensiune AC: 0–750 V, True RMS
- Măsurare tensiune DC: 0-1000 V
- Măsurare curent alternativ: 0-10 A, True RMS
- Măsurare curent continuu: 0-10 A
- Măsurare rezistență: 0–250 MΩ
- Măsurarea capacității: 0–99,99 mF
- Măsurarea frecvenței: 0–999,9 kHz
- Test de continuitate: 0–50 Ω, cu indicație sonoră și luminoasă
- Test diodă: da
- Baterie: 3400 mAh Li-ion
- Timp de funcționare: aprox. 6 ore

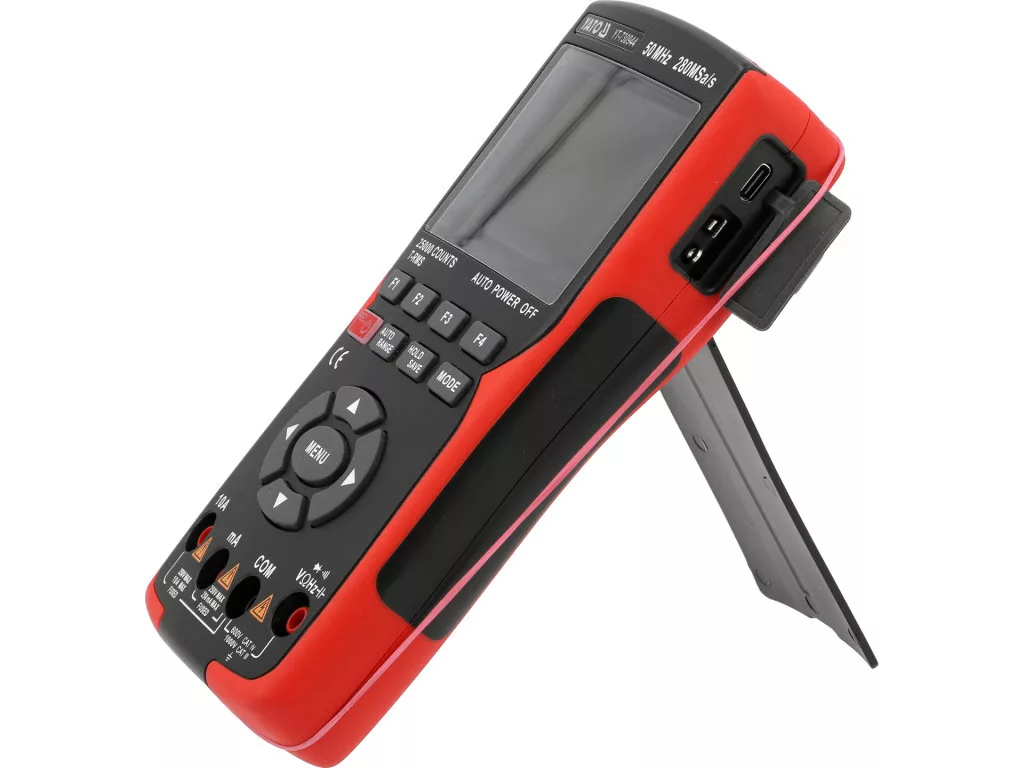

- Încărcare: USB-C
- Alimentare: baterie Li-ion 18650
- Material carcasă: plastic ABS
- Oprire automată: reglabilă, 15-120 minute
Funcții principale:
- AUTO: ajustare automată a formei de undă stabile și interval de măsurare automat
- TRIG: moduri de declanșare pentru mai multe testare precisă a semnalului
- CURSOR: linii de măsurare pentru citirea precisă a valorilor formei de undă
- MĂSURARE: afișare frecvență, perioadă, RMS, tensiune minimă, maximă și vârf-la-vârf
- Mod XY: pentru testarea frecvenței și a diferenței de fază a două canale
- REL: măsurare relativă la o valoare de referință
- MAX / MIN / AVG: afișarea valorilor maxime, minime și medii
- HOLD / SAVE: mențineți și salvați valoarea măsurată
- CALIBRARE: funcție de calibrare automată
- STOCARE: transferați datele salvate pe computer
Inclus în kit:
- Tester portabil 3 în 1

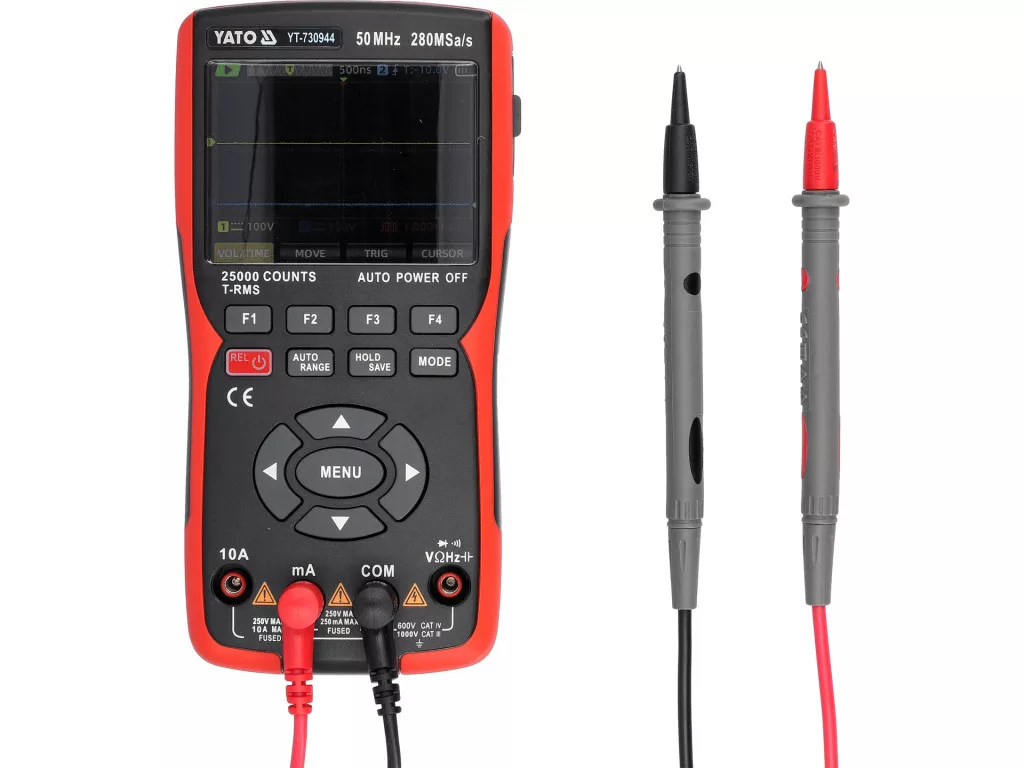

- Fire de testare

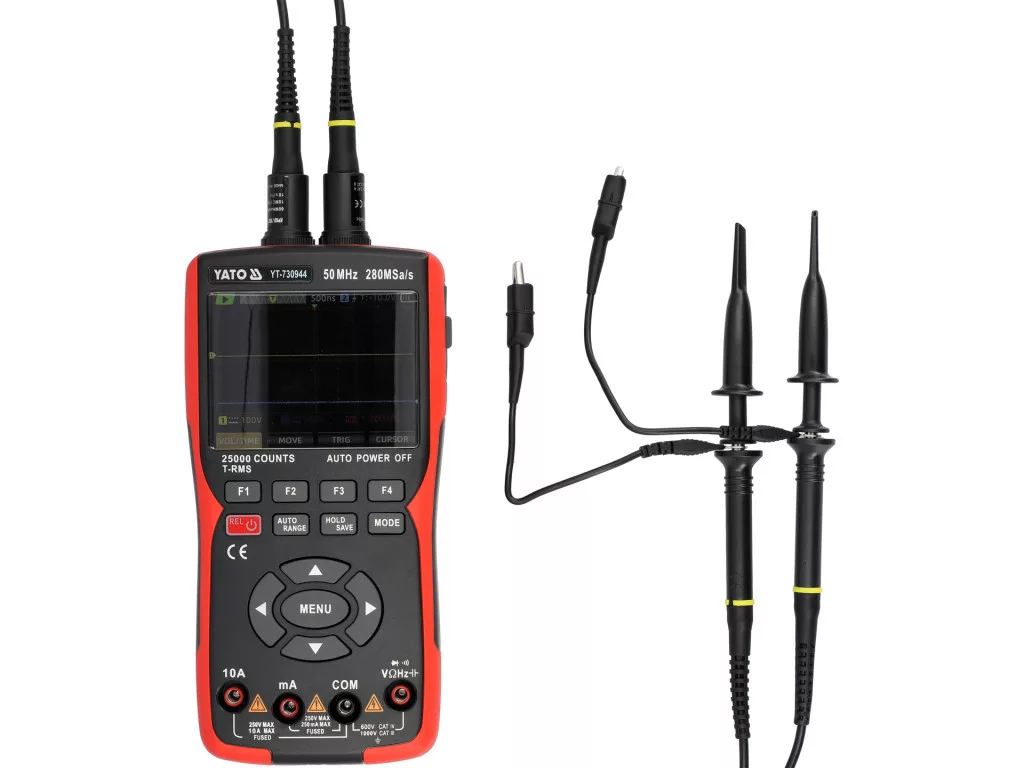

- Două sonde de osciloscop P2060 cu accesorii

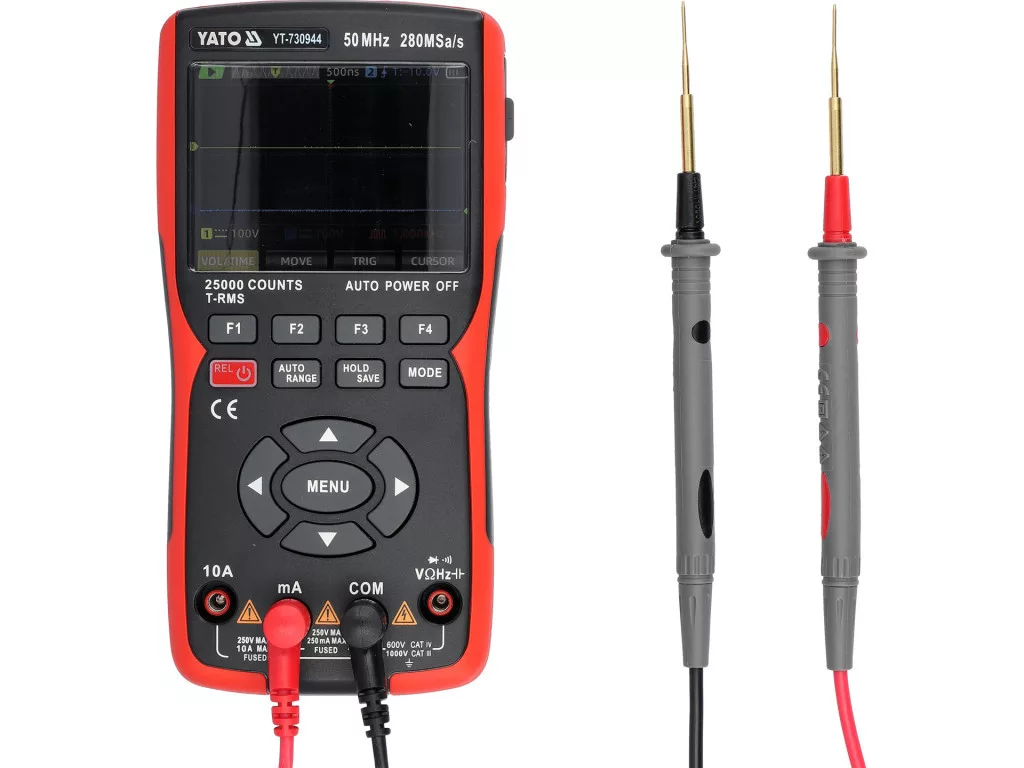

- Vârfuri de ac pentru măsurarea componentelor SMD mici
- Husă moale cu fermoar
Utilizări recomandate:
- Depanare și dezvoltare electronică
- Electric Măsurători
- Testarea surselor de alimentare, a invertoarelor și a circuitelor de control
- Inspectarea sistemelor HVAC și a acționărilor motorului
- Măsurarea componentelor SMD și a plăcilor de circuit
- Atelier, service și diagnosticare pe teren
