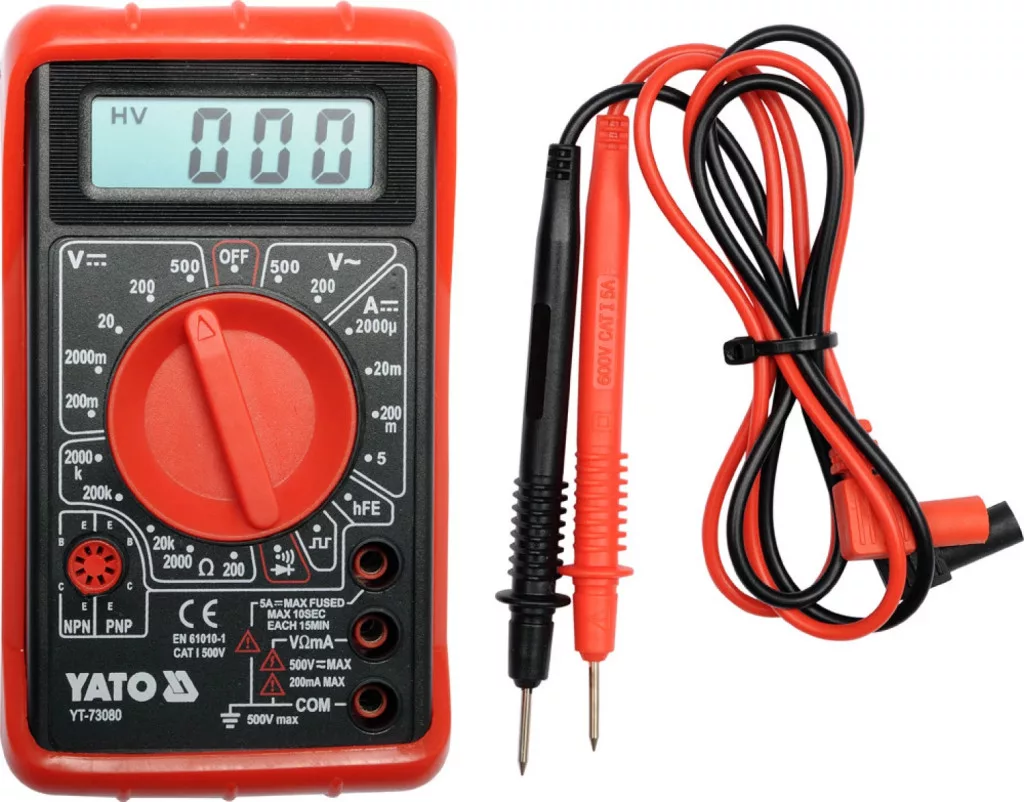

Aparatul de măsură universal YT-73080 cu gamă manuală pentru fiecare măsurătoare vă permite să efectuați măsurători electrice de bază și avansate. Acesta este modelul de bază din gama noastră. Protecție suplimentară împotriva deteriorării mecanice este asigurată de așa-numitul toc - un capac de cauciuc întins peste carcasa dispozitivului.
Măsurători de bază
Măsurarea tensiunii alternative: AC 0-500 V
Măsurarea tensiunii continue: DC 0-500 V
Măsurarea curentului continuu: 0-5 A
Măsurarea rezistenței: 0-2 MΩ
Test diodă: IF 1 mA, UR 3 V
Test de continuitate a circuitului: 0-30 Ω
Măsurători suplimentare:
Test tranzistor hFe: 0-1000, priză de testare încorporată
Generator de forme de undă dreptunghiulare: 5 Vpp, 50 Hz
Precizii de măsurare:
Exemplu pentru determinarea preciziei în măsurătorile de tensiune alternativă. Calcul pentru rezultatul măsurării: 235 V
Precizia măsurării contorului YT-73080 în acest interval este următoarea: ±(2% + 10), rezoluție 1 V
Formula de calcul a erorii de măsurare: (rezultatul măsurării x 2%) + 10 x rezoluție
calcul: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 14,7 V*.
Rezultatul, inclusiv eroarea de măsurare pentru indicația de măsurare a tensiunii continue: 12 V = 12 ± 0,146 V
Pentru tabelul cu rezoluția și precizia măsurătorii date, consultați instrucțiunile de utilizare.
*Contorul YT-73080 nu are o măsurătoare rms reală funcție, deci rezultatul de mai sus este doar valoarea rms reală a tensiunii alternative pentru o formă de undă sinusoidală normală.
Funcții încorporate:
Generator de forme de undă - prin setarea butonului pe generarea de semnal, contorul va genera o formă de undă dreptunghiulară cu o tensiune vârf-la-vârf de 5 Vpp și o frecvență de aproximativ 50 Hz. Semnalul poate fi utilizat în ingineria audio, de ex. pentru diagnosticarea difuzoarelor.
DATA HOLD [H] - menține valoarea măsurată curentă pe afișaj.
Informații suplimentare:
Afișaj LCD, rezultat maxim afișat: 1999
semnal acustic în timpul testului de continuitate pentru rezistențe sub 30 Ω
comutare automată de la testul diodelor la testul de continuitate pentru rezistența circuitului sub 30 Ω (contorul nu poate fi setat doar pe testul diodelor).
sonde de măsurare incluse
construcție cu protecție la suprasarcină
carcasă ABS + așa-numita husă, adică un capac de cauciuc care protejează instrumentul de măsurare împotriva deteriorării mecanice
indicator nivel scăzut baterie
alimentare: baterie de 9 V (6F22)
Atenție!
Când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval este modificat manual folosind butonul, măsurătorile trebuie efectuate una după alta de la cea mai mare intervalul la intervalul care oferă cel mai precis rezultat - altfel există riscul de deteriorare a dispozitivului. • Măsurarea tensiunii AC: AC 0-500 V
• Măsurarea tensiunii DC: DC 0-500 V
• Măsurarea curentului DC: 0-5 A
• Măsurarea rezistenței: 0-2 MΩ
• Test diodă: IF 1 mA, UR 3 V
• Test de continuitate a circuitului: 0-30 Ω
• Test tranzistor hFe: 0-1000, priză de testare încorporată
• Generator de undă pătrată: 5 Vpp, 50 Hz
• Precizia măsurării contorului YT-73080 în acest interval este următoarea: ±(2% + 10), rezoluție 1 V
• Formula de calcul a erorii de măsurare: (rezultatul măsurării x 2%) + 10 x rezoluție
• Calcul: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
• Rezultat, inclusiv eroarea de măsurare pentru indicarea măsurării tensiunii DC: 12 V = 12 ± 0,146 V
• Generator de forme de undă - prin setarea butonului pe generarea semnalului, contorul generează o undă pătrată cu o diferență vârf-vârf de 5 Vpp și o frecvență de aproximativ 50 Hz. Semnalul poate fi utilizat în ingineria audio, de exemplu pentru diagnosticarea difuzoarelor.
• DATA HOLD [H] - menține valoarea măsurată curentă pe afișaj.
• Afișaj LCD, rezultat maxim afișat: 1999
• semnal acustic în timpul testului de continuitate pentru rezistențe sub 30 Ω
• trecere automată de la testul diodelor la testul de continuitate pentru rezistența circuitului sub 30 Ω (contorul nu poate fi setat doar pe testul diodelor).
• sonde de testare incluse
• design cu protecție la suprasarcină
• carcasă ABS + așa-numita husă, adică un capac de cauciuc care protejează contorul de deteriorări mecanice
• indicator baterie descărcată
• alimentare: baterie de 9 V (6F22)
