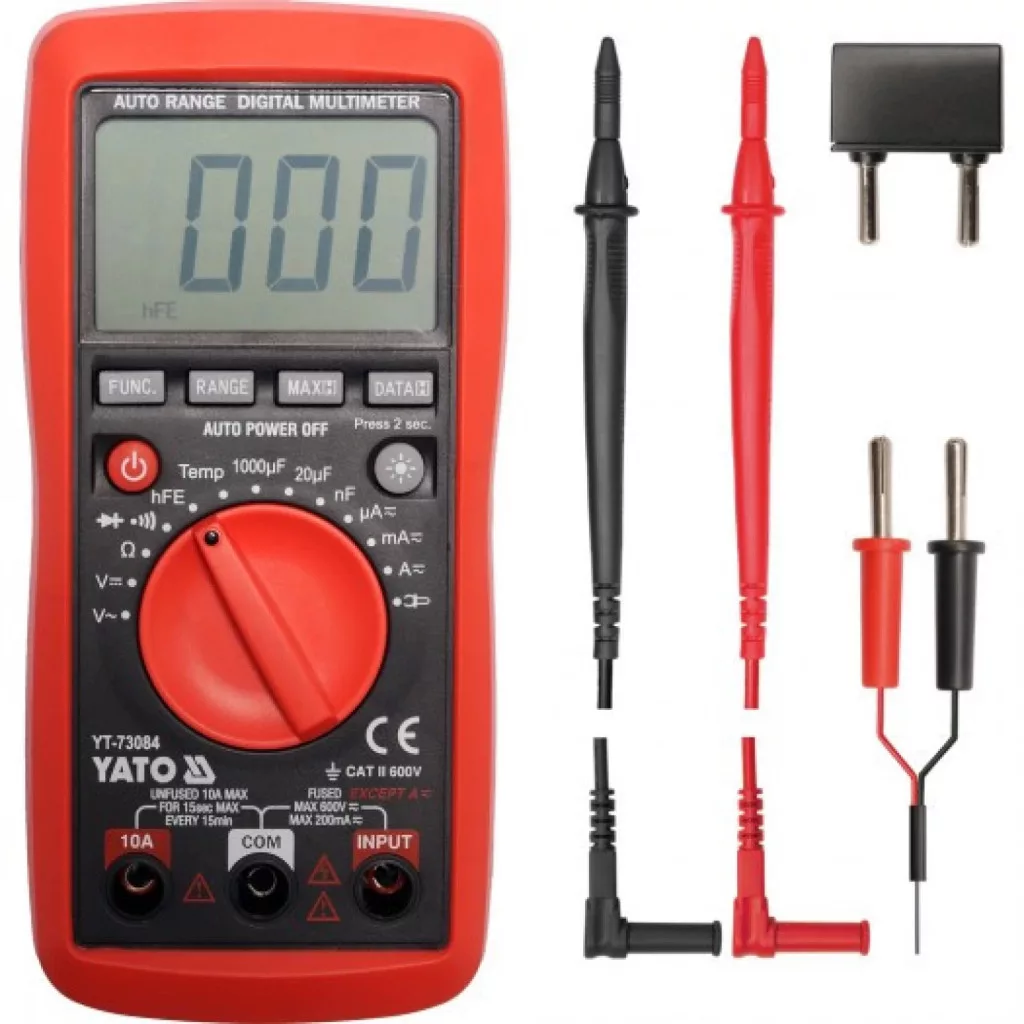

Aparatul de măsură universal YT-73084 vă permite să efectuați măsurători electrice de bază și avansate, cu reglarea automată a intervalului pentru fiecare măsurătoare. Avantajul său incontestabil este că, pentru măsurători de curent mare, puteți utiliza un accesoriu suplimentar sub formă de clești de măsurare, cum ar fi YT-73090.
MĂSURĂTORI DE BAZĂ
Măsurare tensiune variabilă: A.C. 0-300V
Măsurare curent continuu: D.C. 0-300V
Măsurare curent variabil: A.C. 0-10A
Măsurare curent continuu: D.C. 0-10A
măsurare rezistență: 0-20MΩ
test diodă: IF 1mA, UR 1.7V
test continuitate circuit: 0-100Ω
MĂSURĂTORI SUPLIMENTARE
măsurare condensator: 0-1000μF
măsurare temperatură: -20 până la 1000°C
test tranzistor hFe: 0-1000, cu adaptor de măsurare detașabil
PRECIZIATEA MĂSURĂRII
Exemplu de determinare a preciziei divizorului de tensiune. Calcul pentru rezultatul măsurării: 235V
Precizia contorului YT-73084 în acest interval: ±(1,2% + 5), rezoluție 1V
Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1%) + 5 x rezoluție
Calcul: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de 235V = 235 ± 7,82V*.
Rezultatul, inclusiv eroarea de măsurare pentru indicația de tensiune continuă pentru măsurarea tensiunii continue: 12V = 12 ± 0,146V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de curent alternativ: 8A = 8 ± 0,34A*
Tabelul care conține rezoluția și precizia pentru măsurarea dată poate fi găsit în instrucțiunile de utilizare.
* Multimetrul *YT-73084 nu are o funcție de măsurare efectivă reală, prin urmare, rezultatul de mai sus este doar valoarea efectivă reală a tensiunii pentru forma de undă sinusoidală corectă.
FUNCȚII ÎNCOPERTE
AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval poate fi ajustat manual folosind butonul, măsurătorile trebuie efectuate secvențial de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel există riscul de deteriorare a dispozitivului. Cu toate acestea, în cazul multimetrelor cu funcția AUTO, este suficient să se efectueze o singură măsurare, iar multimetrul va găsi automat intervalul optim. Multimetrul pornește implicit în modul AUTO.
INTERVAL - schimbarea manuală a intervalului de măsurare. Aceasta este o funcție utilă atunci când se verifică mai multe componente de aceeași valoare, valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul pentru astfel de măsurători.
FUNC. - schimbarea modului de măsurare, de exemplu, comutarea testului de diode la testul de continuitate, comutarea măsurării curentului de la AC la DC.
DATA HOLD [H] - menține valoarea măsurată curentă pe afișaj
MAX[H] - menține valoarea maximă a măsurătorii curente pe afișaj. INFORMAȚII SUPLIMENTARE
Ecran LCD, rezultat maxim afișat: 1999
Iluminare de fundal a ecranului
Bip în testul de continuitate a circuitului pentru rezistență sub 30Ω
Posibilitatea de a porni separat testele de diode și de continuitate a circuitului
În kit sunt incluse sonde, sondă pentru măsurarea temperaturii, adaptor pentru testarea tranzistoarelor
Construcție cu protecție la suprasarcină pentru măsurarea curenților mici, fără siguranță pentru măsurarea curentului de până la 10A
Carcasă ABS + așa-numita husă, adică capac de cauciuc care protejează instrumentul de măsurare de deteriorarea mecanică
Oprire automată a contorului după 15 minute
Indicator nivel descărcat baterie
Alimentare: trei baterii de 1,5 V (AAA)
Specificații tehnice:
Cod produs YT-73084
EAN 5906083730849
Marcă: Yato
Greutate (kg) 0,4090
Cutie MC 44
Pal 704
Interval automat DA
Măsurare tranzistor hFe DA
Măsurare tensiune AC 0-300V
Măsurare tensiune DC 0-300V
Măsurare capacitate 0-1000µF
Măsurare rezistență 0-20MΩ
Măsurare temperatură între -20 și 1000°C
Curent comutabil 0-10A
CC 0-10A
Test continuitate circuit DA
Test diodă DA
