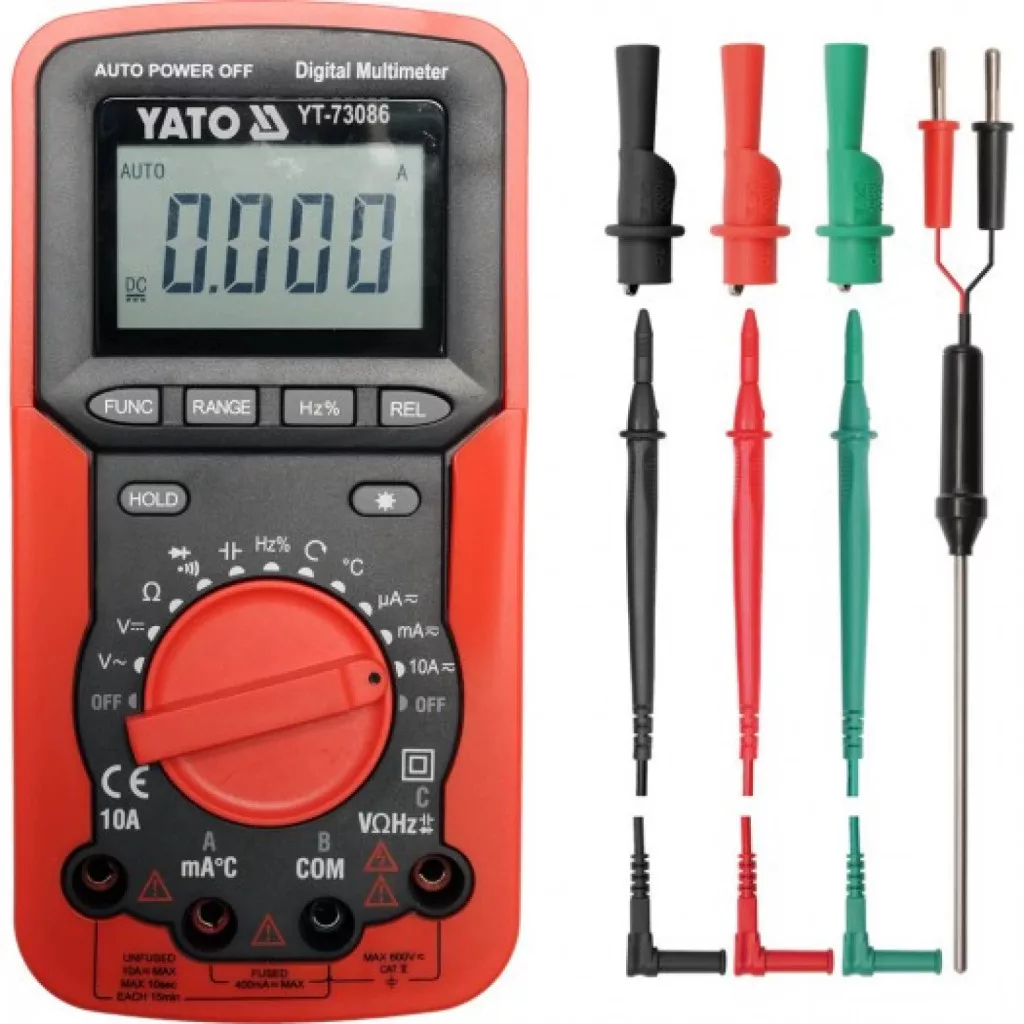

Instrumentul de măsurare universal YT-73086 vă permite să efectuați măsurători electrice de bază și avansate, cu reglarea automată a intervalului pentru fiecare măsurătoare. Caracteristica distinctivă a multimetrului este detectarea secvenței de fază, care vă permite să verificați rapid conectarea directă a dispozitivului la o sursă de alimentare trifazată.
MĂSURĂTORI DE BAZĂ
Măsurare tensiune AC: A.C. 0-600V
Măsurare tensiune DC: D.C. 0-600V
Măsurare curent AC: A.C. 0-10A
Măsurare curent DC: D.C. 0-10A
Măsurare rezistență: 0-40MΩ
Test diodă: IF 1mA, UR 1.5V
Test continuitate circuit: 0-50Ω
MĂSURĂTORI SUPLIMENTARE
Măsurare condensator: 0-100μF
Măsurare frecvență: 0-100khz
Măsurare temperatură: -20 până la 1000°C
Măsurare ciclu de funcționare: 5-95%
PRECIZIATEA MĂSURĂRII
Exemplu de determinare a preciziei la măsurarea tensiunii variabilei. Calculul rezultatului măsurării: 235V
Precizia măsurării contorului YT-73086 în acest interval: ±(1,0% + 5), rezoluție 0,1V
Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1%) + 5 x rezoluție
Calcul: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de 235V = 235 ± 2,85V*.
Rezultatul, inclusiv eroarea de măsurare a tensiunii continue pentru indicația de tensiune continuă: 12V = 12 ± 0,126V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de curent alternativ: 8A = 8 ± 0,34A*
Tabelul care conține rezoluția și precizia pentru măsurarea dată poate fi găsit în manualul de utilizare.
*Multimetrul YT-73086 nu are o funcție de măsurare efectivă reală, prin urmare, rezultatul de mai sus reprezintă valoarea efectivă reală a tensiunii selectate doar în cazul unei forme de undă sinusoidale corecte.
FUNCȚII ÎNCOPERTE
AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval poate fi ajustat manual folosind un buton, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel există riscul de deteriorare a multimetrului. Cu toate acestea, în cazul unui multimetru cu funcția AUTO, este suficient să se efectueze o singură măsurare, iar multimetrul va găsi automat intervalul optim.
INTERVAL - schimbarea manuală a intervalului de măsurare. Aceasta este o funcție utilă atunci când se verifică mai multe componente de aceeași valoare, valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce considerabil timpul pentru astfel de măsurători.
FUNCȚ - schimbarea modului de măsurare, de exemplu, trecerea de la măsurarea tensiunii AC la DC, de la testul diodelor la testul de continuitate a circuitului. REL - utilizarea acestei funcții în timpul măsurării resetează afișajul și ia valoarea afișată în fața afișajului ca referință. Următoarea măsurare arată diferența dintre valoarea măsurată și valoarea de referință stocată.
HZ% - butonul modifică setările la măsurarea ciclului de funcționare în poziția butonului în timpul măsurării frecvenței.
DATA HOLD - menținerea valorii măsurate curente pe afișaj
Informații suplimentare
Afișaj LCD, rezultat maxim afișat: 3999
iluminare de fundal a ecranului
semnal sonor în testul de continuitate a circuitului în cazul unei rezistențe sub 50Ω
posibilitatea de a porni separat dioda și testul de continuitate
Include sondele de măsurare, sonda de măsurare a temperaturii și geanta de transport.
Construcție cu protecție la suprasarcină
Carcasă din plastic ABS + așa-numita husă, adică un capac de cauciuc care protejează instrumentul de măsurare de deteriorări mecanice
Funcție de oprire automată
Indicator nivel descărcare baterie
Alimentare: baterie de 9V (6F22)
Specificații tehnice:
Cod produs YT-73086
EAN 5906083730863
Marcă: Yato
Greutate (kg) 0.8130
Cutie MC 24
Pal 240
Interval automat DA
Măsurare frecvență 0-100kHz
Măsurare tensiune AC 0-600V
Măsurare tensiune DC 0-600V
Măsurare capacitate 0-100µF
Măsurare rezistență 0-40MΩ
Măsurare temperatură între -20 și 1000°C
Măsurare factor de sarcină 5-95%
Curent de selecție 0-10A
Curent continuu 0-10A
Test de continuitate a circuitului DA
Test diodă DA
