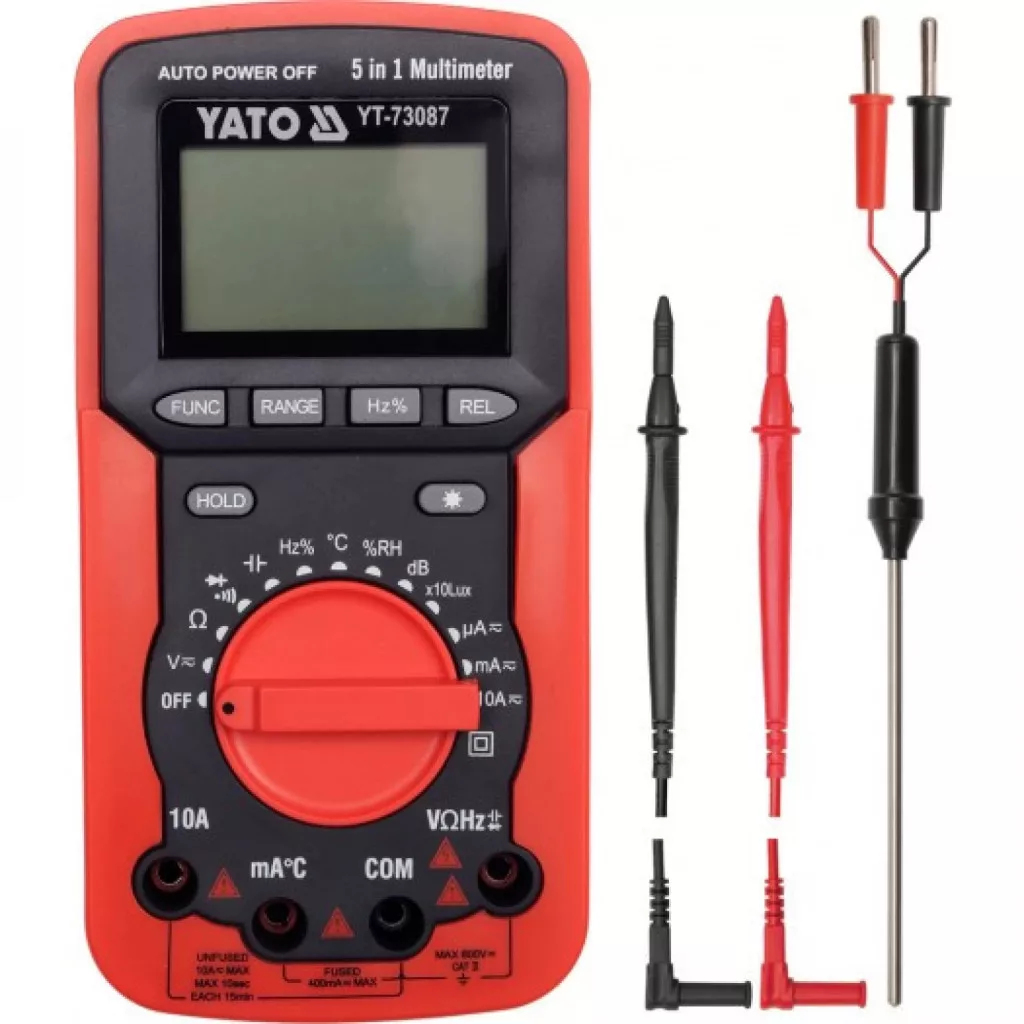

Instrumentul de măsură universal YT-73087 cu interval automat pentru fiecare măsurătoare este un produs care combină capacitățile a cinci dispozitive separate. Pe lângă efectuarea măsurătorilor electrice de bază și avansate, multimetrul poate măsura umiditatea aerului, temperatura ambiantă și, de exemplu, temperatura unui lichid sau cablu, intensitatea sunetului în decibeli și intensitatea luminii în lux folosind sondele de măsurare incluse. Toate aceste funcții ne permit să evaluăm calitatea funcționării echipamentelor electrice într-o măsură mult mai mare decât instrumentele de măsurare electrică tradiționale. Putem verifica cantitatea de lumină emisă de un bec, eficiența unui sistem de sunet. De asemenea, putem verifica dacă există condiții adecvate pentru funcționarea echipamentelor electrice (umiditate și temperatură).
Măsurători de bază:
Măsurarea tensiunii alternative: AC 0-300 V
Măsurarea tensiunii continue: DC 0-300 V
Măsurarea curentului alternativ: 0-10 A
Măsurarea curentului continuu: 0-10 A
Măsurarea rezistenței: 0-40 MΩ
Test diodă: IF 1 mA, UR 1,5 V
Test de continuitate a circuitului: 0-50 Ω
Măsurători suplimentare:
Măsurarea capacității: 0-100 μF
Măsurarea frecvenței: 0-200 kHz
Măsurarea temperaturii: -20 și între 1000°C
Măsurarea factorului de umplere: 5-95%
Măsurare umiditate relativă: 30-90% RH
Măsurare intensitate sunet: 35-100 dB
Măsurare intensitate lumină: 0-40000 Lx
Precizie măsurării:
Exemplu de determinare a preciziei în cazul măsurării tensiunii alternative. Calculul rezultatului măsurării: 235 V
Precizia măsurării contorului YT-73087 în acest interval: ±(1,0% + 5), rezoluție: 0,1 V.
Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,0%) + 5 x rezoluție
Calcul: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de 235 V = 235 ± 2,85 V*.
Rezultatul, inclusiv eroarea de măsurare a tensiunii continue pentru indicația de tensiune continuă: 12 V = 12 ± 0,126 V
Rezultatul, inclusiv eroarea de măsurare pentru indicația de curent alternativ: 8 A = 8 ± 0,34 A*
Tabelul conține rezoluția și precizia Informațiile pentru o anumită măsurătoare pot fi găsite în manualul de utilizare.
*Multimetrul YT-73087 nu are o funcție de măsurare rms reală, prin urmare, rezultatul de mai sus este doar valoarea rms reală a tensiunii alternative în cazul unei forme de undă sinusoidale corecte.
Funcții încorporate:
AUTO - setarea automată a intervalului de măsurare. Atunci când se măsoară valori necunoscute cu un instrument de măsurare al cărui interval este modificat manual folosind butonul, măsurătorile trebuie efectuate secvențial de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați dispozitivul. În schimb, în cazul unui multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. Instrumentul de măsurare pornește în modul AUTO în mod implicit.
RANGE - reglarea manuală a intervalului de măsurare. Aceasta este o funcție utilă atunci când se măsoară mai multe componente cu aceeași valoare cunoscută, de exemplu, se verifică o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul pentru astfel de măsurători.
FUNC - comutarea modului de măsurare, de exemplu, de la măsurarea tensiunii AC la DC, de la testarea diodelor la testarea continuității circuitului.
REL - utilizarea acestei funcții în timpul măsurării resetează afișajul la zero și preia valoarea afișată în fața afișajului ca nivel de referință. Următoarea măsurătoare arată diferența dintre valoarea măsurată și valoarea de referință reținută.
HZ% - dacă butonul este setat la măsurarea frecvenței, butonul schimbă setarea la măsurarea ciclului de funcționare.
DATA HOLD - reține valoarea măsurată curentă pe afișaj.
Informații suplimentare:
Afișaj LCD, rezultat maxim afișat: 3999
Iluminare de fundal a afișajului
Semnal sonor la testarea continuității circuitului pentru rezistență sub 50 Ω
Posibilitatea de a activa separat testele de diode și continuitate
Sonde de măsurare, sondă de temperatură și geantă de transport ca accesorii
Construcție cu protecție la suprasarcină
Carcasă ABS + așa-numita carcasă, adică un capac de cauciuc care protejează instrumentul de măsurare de deteriorarea mecanică
Oprire automată a contorului
Indicare nivel scăzut baterie
Alimentare: baterie de 9 V (6F22)• Măsurarea tensiunii AC: AC 0-300 V
• Măsurarea tensiunii continue: DC 0-300 V
• Măsurarea curentului alternativ: 0-10 A
• Măsurarea curentului continuu: 0-10 A
• Măsurarea rezistenței: 0-40 MΩ
• Testarea diodelor: IF 1 mA, UR 1,5 V
• Testarea continuității circuitului: 0-50 Ω
• Măsurarea condensatorului: 0-100 μF
• Măsurarea frecvenței: 0-200 khz
• Măsurarea temperaturii: între -20 și 1000°C
• Măsurarea ciclului de funcționare: 5-95%
• Măsurarea umidității relative: 30-90% RH
• Măsurarea intensității sunetului: 35-100 dB
• Măsurarea intensității luminii: 0-40000 Lx
• Precizia măsurării aparatului de măsură YT-73087 în acest interval: ±(1,0% + 5), rezoluție: 0,1 V.
• Calculul formulei erorii de măsurare: (rezultatul măsurării x 1,0%) + 5 x rezoluție
• calcul: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V
• Rezultatul, inclusiv eroarea de măsurare pentru indicarea măsurării tensiunii continue: 12 V = 12 ± 0,126 V
• rezultatul, inclusiv eroarea de măsurare pentru indicarea măsurării curentului alternativ: 8 A = 8 ± 0,34 A*
• AUTO - setarea automată a intervalului de măsurare. La măsurarea valorilor necunoscute cu un instrument de măsurare cu comutare manuală a intervalului folosind un buton, măsurătorile trebuie efectuate secvențial de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel riscați să deteriorați instrumentul. În schimb, cu un multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. Instrumentul de măsurare pornește implicit în modul AUTO.
• RANGE - modificarea manuală a intervalului de măsurare. Aceasta este o funcție utilă atunci când se verifică mai multe componente cu aceeași valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului reduce semnificativ timpul necesar pentru astfel de măsurători.
• FUNC - comutarea modului de măsurare, de exemplu, de la măsurarea tensiunii AC la DC, de la testarea diodelor la testarea continuității circuitului.
• REL - utilizând această funcție în timpul măsurării, afișajul este resetat la zero, iar valoarea afișată în fața afișajului este luată ca nivel de referință. Următoarea măsurare arată diferența dintre valoarea măsurată și valoarea de referință stocată.
• HZ% - dacă butonul este setat la măsurarea frecvenței, butonul schimbă setarea la măsurarea ciclului de funcționare.
• DATA HOLD - menține valoarea măsurată curentă pe afișaj. • Afișaj LCD, rezultat maxim afișat: 3999
• iluminare de fundal afișaj
• semnal sonor la testarea continuității circuitului pentru o rezistență sub 50 Ω
• posibilitatea de a activa separat testele de diode și continuitate
• sonde de măsurare, sondă de măsurare a temperaturii și geantă de transport ca accesorii
• design cu protecție la suprasarcină
• carcasă ABS + așa-numita geantă, adică capac de cauciuc care protejează instrumentul de măsurare de deteriorarea mecanică
• oprire automată a contorului
• indicație nivel scăzut al bateriei
• alimentare: baterie de 9 V (6F22)
